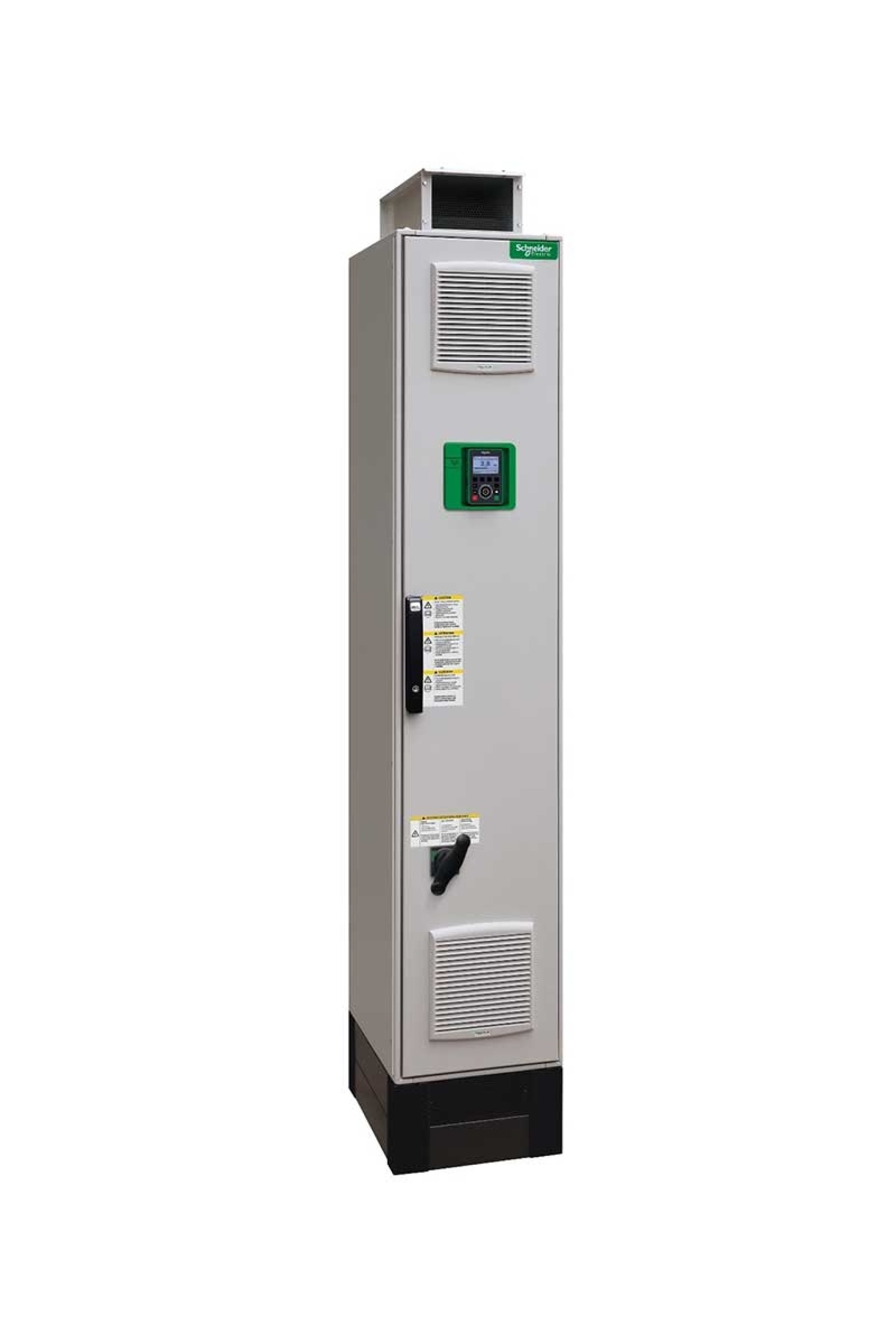

Schneider Electric Hız Kontrol Cihazları Ürün Özellikleri Ürün serisi : Altivar Process ATV600 Ürün ya da bileşen tipi : Değişken hızlı sürücü Ürüne özel uygulama : Proses ve altyapı Ürün grubu : ATV650 Model : Bağlantı kesme anahtarlı Ürün varış yeri : Asenkron motorlar IP koruma derecesi : IP00 'e uygun IEC 60529 [Us] nominal besleme gerilimi : 380...440 V Soğutmanın tipi : Zorlamalı konveksiyon Besleme frekansı : 50...60 Hz - 5...5 % [Us] nominal besleme gerilimi : 380...440 V - 15...10 % Motor gücü kW : 110 kW (normal şart) 90 kW (Ağır şart) Hat akımı : 179 A -de 690 V (normal şart) 151 A -de 500 V (Ağır şart) 207 A -de 690 V (Ağır şart) 174 A -de 400 V (normal şart) MUHTEMEL HAT ISC : 50 kA Görünen güç : 136 kVA -de 440 V (normal şart) 115 kVA -de 440 V (Ağır şart) Sürekli çıkış akımı : 211 A -de 2,5 kHz için normal şart 173 A -de 2,5 kHz için Ağır şart Maksimum geçici akım : 232 A süresince 60 s (normal şart) 260 A süresince 60 s (Ağır şart) Hız kontrol cihazı çıkış frekansı : 0,1…500 Hz Nominal anahtarlama frekansı : 2,5 kHz Anahtarlama frekansı : 4...8 kHz değer kaybı faktörü ile 2,5...8 kHz değer kaybı faktörü ile Güvenlik fonksiyonu : STO (güvenli tork kapatma) SIL 3 Dijital giriş lojiği : 16 önceden ayarlı hız Haberleşme port protokolü : Modbus seri Ethernet Modbus TCP Seçenek kartı : Yuva A: iletişim modülü, Profinet Yuva A: iletişim modülü, DeviceNet Yuva A: iletişim modülü, Modbus TCP/EtherNet/IP Yuva A: iletişim modülü, CANopen daisy zinciri RJ45 Yuva A: iletişim modülü, CANopen SUB-D 9 Yuva A: iletişim modülü, CANopen vidalı terminaller Yuva A/yuva B: dijital ve analog G/Ç genişletme modülü Yuva A/yuva B: çıkış rölesi genişletme modülü Yuva A: iletişim modülü, Ethernet IP/Modbus TCP/MD-Link Iletişim modülü, BACnet MS/TP Iletişim modülü, Ethernet Powerlink Yuva A: iletişim modülü, Profibus DP V1 Tamamlayıcı Özellikler Montaj Tipi : Dikili Fazların ağ sayısı : 3 faz Dijital çıkış sayısı : 0 Dijital çıkış tipi : Röle çıkışları R1A, R1B, R1C 250 V AC 3000 mA Röle çıkışları R1A, R1B, R1C 30 V DC 3000 mA Röle çıkışları R2A, R2C 250 V AC 5000 mA Röle çıkışları R2A, R2C 30 V DC 5000 mA Röle çıkışları R3A, R3C 250 V AC 5000 mA Röle çıkışları R3A, R3C 30 V DC 5000 mA Çıkış gerilimi : <= güç besleme gerilimi İzin verilebilir geçici akım güçlendirmesi : 1,5 x In süresince 60 s (Ağır şart) 1,1 x In süresince 60 s (normal şart) Motor kayma kompanzasyonu : Sürekli mıknatıslı motor yasasında bulunmaz Bastırılabilir Ayarlanabilir Ayarlanabilir Hızlanma ve yavaşlama rampaları : S, U veya özelleştirilmiş Linear adjustable separately from 0.01...9999 s Fiziksel arayüz : Ethernet 2 telli RS 485 Durana kadar frenleme : DC enjeksiyon ile Koruma tipi : Güvenli tork kapatma: motor Motor fazı kesme: motor Termal koruma: sürücü Güvenli tork kapatma: sürücü Aşırı ısınma: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü Çıkış geriliminin aşırı yükü: sürücü Kısa devre koruması: sürücü Motor fazı kesme: sürücü DC veriyolunda aşırı gerilimler: sürücü Hat besleme aşırı gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Hat besleme faz kaybı: sürücü Aşırı hız: sürücü Kontrol devresinde kesme: sürücü Termal koruma: motor İletim hızı : 10, 100 Mbits 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps Frekans çözünürlüğü : Analog giriş: 0,012/50 Hz Ekran birimi: 0,1 Hz İletim çerçevesi : RTU Elektrikli bağlantı : Motor: vidalı terminal 4...10 mm²/AWG 12...AWG 8 Hat tarafı: vidalı terminal 4...10 mm²/AWG 12...AWG 8 Kontrol: çıkarılabilir vidalı terminaller 0,5...1,5 mm² Konnektörün tipi : RJ45 (uzak grafik terminali üzerinde) için Modbus seri RJ45 (uzak grafik terminali üzerinde) için Ethernet/Modbus TCP Veri biçimi : 8 bit, yapılandırılabilir tek, çift veya paritesiz Polarizasyon tipi : Empedans yok Değiştirme modu : Yarım duplex, tam duplex, otomatik anlaşma Ethernet/Modbus TCP Adreslerin sayısı : 1…247 için Modbus seri Erişim yöntemi : Slave Modbus TCP Besleme : Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması Yerel sinyalleme : Dahili haberleşme durumu: 3 LED (iki renkli) Haberleşme modülü durumu: 4 LED (iki renkli) Gerilimin varlığı: 1 LED (kırmızı) Yerel diagnostik: 3 LED Genişlik : 400 mm Yükseklik : 2350 mm Derinlik : 669 mm Ürün ağırlığı : 310 kg Analog giriş sayısı : 3 Analog giriş tipi : AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit AI2 gerilim analog girişi: - 10...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit Dijital giriş sayısı : 8 Dijital giriş tipi : DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V) Giriş uyumluluğu : DI5, DI6: Dijital giriş seviye 1 PLC 'e uygunIEC 65A-68 STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2 DI1...DI6: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2 Dijital giriş lojiği : Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1) Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1) Analog çıkış sayısı : 2 Analog çıkış tipi : Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA, çözünürlük 10 bit Yazılım-yapılandırılabilir akım DQ-, DQ+: 30 V DC Yazılım-yapılandırılabilir akım DQ-, DQ+: 100 mA Örnekleme süresi : 5 ms +/- 1 ms (DI5, DI6) - Dijital giriş 5 ms +/- 0,1 msn (AI1, AI2, AI3) - analog giriş 10 ms +/- 1 ms (AO1) - analog çıkış 2 ms +/- 0,5 msn (DI1...DI4) - Dijital giriş Doğruluk : +/- 1 % AO1, AO2 60 °C sıcaklık değişimi için analog çıkış +/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş Doğrusallık hatası : AO1, AO2: +/- % 0,2 için analog çıkış AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş Röle çıkış sayısı : 3 Röle çıkış tipi : Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles Yenileme süresi : Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn) Minimum anahtarlama akımı : Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC Maksimum anahtarlama akımı : Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC Yalıtım : Güç ve kontrol arasındaki terminaller Maksimum çıkış frekansı : 500 kHz Maksimum Giriş Akımı : 207,0 A Motor Güç Aralığı AC-3 : 110…220 kW -de 380…440 V 3 faz Set başına Miktar : 1 Muhafaza montajı : Zemin Ortam Koşulları Yalıtım direnci : > 1 MOhm 1 dakika için topraklamaya 500 V DC Gürültü seviyesi : 69 dB 'e uygun86/188/EEC W cinsinden güç dağılımı : Zorlamalı konveksiyon: 136 W -de 500 V 4 kHz 2530 W 2,5 kHz (normal şart) Soğutma havası hacmi : 720 m3/h Çalışma konumu : Dikey +/- 10 derece Maksimum THDI : <48 % tam yük 'e uygunIEC 61000-3-12 Elektromanyetik uyumluluk : Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Titreşim direnci : 1 gn (f= 13…200 Hz) 'e uygun IEC 60068-2-6 1,5 mm tepeden tepeye (f= 2…13 Hz) 'e uygun IEC 60068-2-6 Darbe dayanımı : 15 gn için 11 ms 'e uygunIEC 60068-2-27 Bağıl nem : 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 Çalışma için ortam hava sıcaklığı : 50…60 °C (değer kaybı faktörü ile) -15…40 °C (olmadan) Depolama ortam koşulları : -40…70 °C Çalışma yüksekliği : 1000...4800 m 100 m başına % 1 akım düşüşüyle <= 1000 m olmadan Standartlar : EN/IEC 61800-3 Ortam 2 kategori C3 EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 UL 508C Ürün sertifikaları : TÜV CSA ATEX zone 2/22 ATEX INERIS RoHS İşaretleme : CE Standartlar : EN/IEC 61800-3 EN/IEC 61800-3 ortam 2 kategori C3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 UL 508C Aşırı gerilim kategorisi : III Düzenleme döngüsü : Ayarlanabilir PID regülatör Gürültü seviyesi : 69 dB Kirletme derecesi : 3
