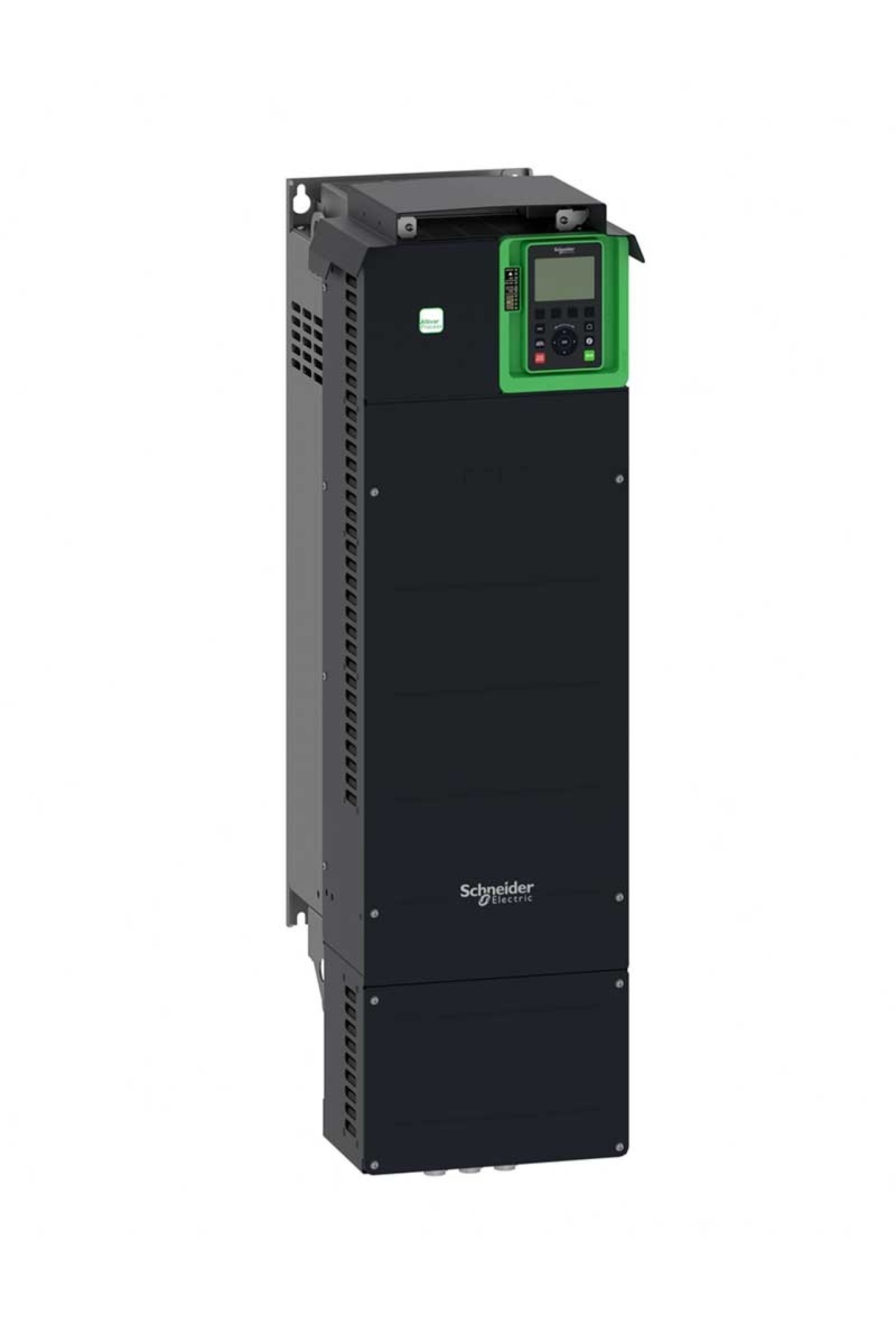

Schneider Electric Hız Kontrol Cihazları Ürün Özellikleri Ürün serisi : Altivar Process ATV600 Ürün ya da bileşen tipi : Değişken hızlı sürücü Ürüne özel uygulama : Proses ve altyapı Ürün grubu : ATV630 Model : Standart tip Ürün varış yeri : Asenkron motorlar IP koruma derecesi : IP21 'e uygun IEC 61800-5-1 IP21 'e uygun IEC 60529 [Us] nominal besleme gerilimi : 380...480 V Koruma sınıfı : UL tip 1 'e uygun UL 508C Soğutmanın tipi : Zorlamalı konveksiyon Besleme frekansı : 50...60 Hz - 5...5 % [Us] nominal besleme gerilimi : 380...480 V - 15...10 % Motor gücü kW : 55 kW (normal şart) 45 kW (Ağır şart) Motor gücü hp : 75 hp normal şart 60 hp Ağır şart Hat akımı : 97,2 A -de 380 V (normal şart) 84,2 A -de 480 V (normal şart) 81,4 A -de 380 V (Ağır şart) 71,8 A -de 480 V (Ağır şart) MUHTEMEL HAT ISC : 50 kA Görünen güç : 70 kVA -de 480 V (normal şart) 59,7 kVA -de 480 V (Ağır şart) Sürekli çıkış akımı : 106 A -de 2,5 kHz için normal şart 88 A -de 2,5 kHz için Ağır şart Maksimum geçici akım : 116,6 A süresince 60 s (normal şart) 132 A süresince 60 s (Ağır şart) Asenkron Motor Kontrol Profili : Sabit tork standartı Değişken moment standardı Optimum moment modu Hız kontrol cihazı çıkış frekansı : 0,1…500 Hz Nominal anahtarlama frekansı : 2,5 kHz Anahtarlama frekansı : 2,5...8 kHz değer kaybı faktörü ile 2...8 kHz ayarlanabilir Güvenlik fonksiyonu : STO (güvenli tork kapatma) SIL 3 Dijital giriş lojiği : 16 önceden ayarlı hız Haberleşme port protokolü : Ethernet Modbus seri Modbus TCP Seçenek kartı : Yuva A: iletişim modülü, Profibus DP V1 Yuva A: iletişim modülü, Profinet Yuva A: iletişim modülü, DeviceNet Yuva A: iletişim modülü, Modbus TCP/EtherNet/IP Yuva A: iletişim modülü, CANopen daisy zinciri RJ45 Yuva A: iletişim modülü, CANopen SUB-D 9 Yuva A: iletişim modülü, CANopen vidalı terminaller Yuva A/yuva B: dijital ve analog G/Ç genişletme modülü Yuva A/yuva B: çıkış rölesi genişletme modülü Yuva A: iletişim modülü, Ethernet IP/Modbus TCP/MD-Link Iletişim modülü, BACnet MS/TP Iletişim modülü, Ethernet Powerlink Tamamlayıcı Özellikler Montaj Tipi : Duvara monte Fazların ağ sayısı : 3 faz Dijital çıkış sayısı : 0 Dijital çıkış tipi : Röle çıkışları R1A, R1B, R1C 250 V AC 3000 mA Röle çıkışları R1A, R1B, R1C 30 V DC 3000 mA Röle çıkışları R2A, R2C 250 V AC 5000 mA Röle çıkışları R2A, R2C 30 V DC 5000 mA Röle çıkışları R3A, R3C 250 V AC 5000 mA Röle çıkışları R3A, R3C 30 V DC 5000 mA Çıkış gerilimi : <= güç besleme gerilimi İzin verilebilir geçici akım güçlendirmesi : 1,1 x In süresince 60 s (normal şart) 1,5 x In süresince 60 s (Ağır şart) Motor kayma kompanzasyonu : Sürekli mıknatıslı motor yasasında bulunmaz Bastırılabilir Otomatik her türlü yük Ayarlanabilir Hızlanma ve yavaşlama rampaları : 0.01 ... 9999 s'den ayrı olarak doğrusal ayarlanabilir Fiziksel arayüz : Ethernet 2 telli RS 485 Durana kadar frenleme : DC enjeksiyon ile Koruma tipi : Termal koruma: motor Güvenli tork kapatma: motor Motor fazı kesme: motor Termal koruma: sürücü Güvenli tork kapatma: sürücü Aşırı ısınma: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü Çıkış geriliminin aşırı yükü: sürücü Kısa devre koruması: sürücü Motor fazı kesme: sürücü DC veriyolunda aşırı gerilimler: sürücü Hat besleme aşırı gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Hat besleme faz kaybı: sürücü Aşırı hız: sürücü Kontrol devresinde kesme: sürücü İletim hızı : 10, 100 Mbits 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps Frekans çözünürlüğü : Ekran birimi: 0,1 Hz Analog giriş: 0,012/50 Hz İletim çerçevesi : RTU Elektrikli bağlantı : Kontrol: çıkarılabilir vidalı terminaller 0,5...1,5 mm²/AWG 20...AWG 16 Hat tarafı: vidalı terminal 70...120 mm²/AWG 1/0...250 kcmil Motor: vidalı terminal 70...120 mm²/AWG 1/0...250 kcmil Konnektörün tipi : RJ45 (uzak grafik terminali üzerinde) için Ethernet/Modbus TCP RJ45 (uzak grafik terminali üzerinde) için Modbus seri Veri biçimi : 8 bit, yapılandırılabilir tek, çift veya paritesiz Polarizasyon tipi : Empedans yok Değiştirme modu : Yarım duplex, tam duplex, otomatik anlaşma Ethernet/Modbus TCP Adreslerin sayısı : 1…247 için Modbus seri Erişim yöntemi : Slave Modbus TCP Besleme : Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması Yerel sinyalleme : Yerel diagnostik: 3 LED Dahili haberleşme durumu: 3 LED (iki renkli) Haberleşme modülü durumu: 4 LED (iki renkli) Gerilimin varlığı: 1 LED (kırmızı) Genişlik : 290 mm Yükseklik : 922 mm Derinlik : 323 mm Ürün ağırlığı : 56,5 kg Analog giriş sayısı : 3 Analog giriş tipi : AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit AI2 gerilim analog girişi: - 10...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit Dijital giriş sayısı : 8 Dijital giriş tipi : DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V) Giriş uyumluluğu : DI1...DI6: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2 DI5, DI6: Dijital giriş seviye 1 PLC 'e uygunIEC 65A-68 STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunEN/IEC 61131-2 Dijital giriş lojiği : Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1) Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1) Analog çıkış sayısı : 2 Analog çıkış tipi : Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA, çözünürlük 10 bit Yazılım-yapılandırılabilir akım DQ-, DQ+: 30 V DC Yazılım-yapılandırılabilir akım DQ-, DQ+: 100 mA Örnekleme süresi : 2 ms +/- 0,5 msn (DI1...DI4) - Dijital giriş 5 ms +/- 1 ms (DI5, DI6) - Dijital giriş 5 ms +/- 0,1 msn (AI1, AI2, AI3) - analog giriş 10 ms +/- 1 ms (AO1) - analog çıkış Doğruluk : +/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş +/- 1 % AO1, AO2 60 °C sıcaklık değişimi için analog çıkış Doğrusallık hatası : AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş AO1, AO2: +/- % 0,2 için analog çıkış Röle çıkış sayısı : 3 Röle çıkış tipi : Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 100000 cycles Yenileme süresi : Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn) Minimum anahtarlama akımı : Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC Maksimum anahtarlama akımı : Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC Yalıtım : Güç ve kontrol arasındaki terminaller Maksimum çıkış frekansı : 500 kHz Maksimum Giriş Akımı : 97,2 A Motor Güç Aralığı AC-3 : 55…100 kW -de 380…440 V 3 faz 55…100 kW -de 480…500 V 3 faz Set başına Miktar : 1 Muhafaza montajı : Duvara monte Ortam Koşulları Yalıtım direnci : > 1 MOhm 1 dakika için topraklamaya 500 V DC Gürültü seviyesi : 62,4 dB 'e uygun 86/188/EEC W cinsinden güç dağılımı : Doğal konveksiyon: 131 W -de 380 V 2,5 kHz Zorlamalı konveksiyon: 917 W -de 380 V 2,5 kHz Soğutma havası hacmi : 295 m3/h Çalışma konumu : Dikey +/- 10 derece Maksimum THDI : <48 % yükün %80...%100'ü arasında 'e uygunIEC 61000-3-12 Elektromanyetik uyumluluk : Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 Titreşim direnci : 1,5 mm Tepeden Tepeye (f= 2… 13 Hz) 'e uygun IEC 60068-2-6 1 gn (f= 13… 200 Hz) 'e uygun IEC 60068-2-6 Darbe dayanımı : 15 gn için 11 ms 'e uygunIEC 60068-2-27 Bağıl nem : 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 Çalışma için ortam hava sıcaklığı : -15…50 °C (olmadan) 50…60 °C (değer kaybı faktörü ile) Depolama ortam koşulları : -40…70 °C Çalışma yüksekliği : <= 1000 m olmadan 1000...4800 m 100 m başına % 1 akım düşüşüyle Standartlar : UL 508C EN/IEC 61800-3 Ortam 1 kategori C2 EN/IEC 61800-3 Ortam 2 kategori C3 EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 Ürün sertifikaları : CSA UL DNV-GL ATEX INERIS ATEX zone 2/22 TÜV İşaretleme : CE Standartlar : UL 508C EN/IEC 61800-3 EN/IEC 61800-3 ortam 1 kategori C2 EN/IEC 61800-3 ortam 2 kategori C3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 Aşırı gerilim kategorisi : III Düzenleme döngüsü : Ayarlanabilir PID regülatör Gürültü seviyesi : 62,4 dB Kirletme derecesi : 2
