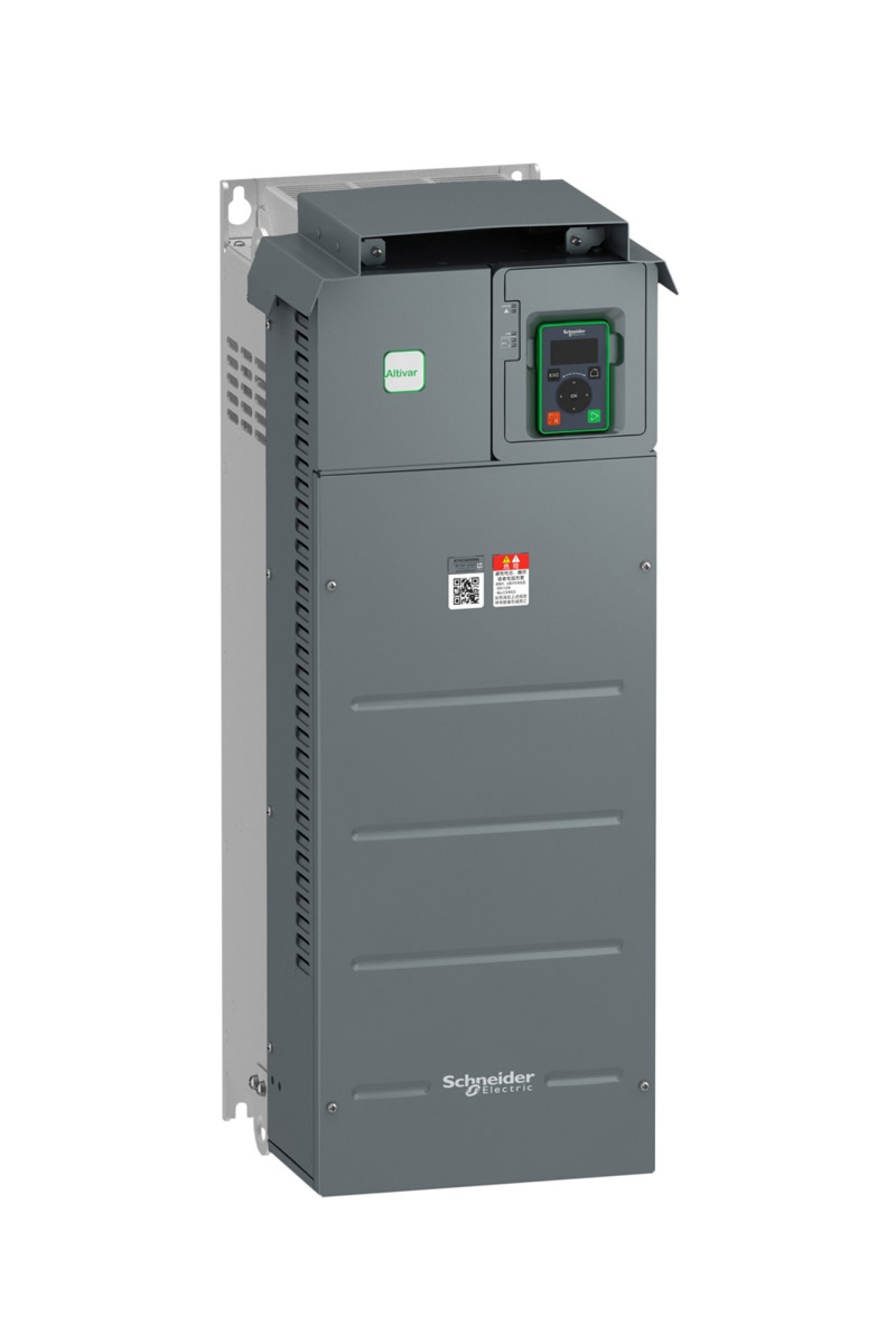

Schneider Electric Hız Kontrol Cihazları Ürün Özellikleri Ürün serisi : Easy Altivar 610 Ürün ya da bileşen tipi : Değişken hızlı sürücü Ürün grubu : ATV610 Model : Standart tip Ürün varış yeri : Asenkron motorlar Montaj Tipi : Pano montajı IP koruma derecesi : IP20 Soğutmanın tipi : Zorlamalı konveksiyon Besleme frekansı : 50...60 Hz +/-5 % Şebeke faz sayısı : 3 faz [Us] nominal besleme gerilimi : 380...460 V - 15...10 % Motor gücü kW : 90 kW için normal şart Motor gücü hp : 125 hp için normal şart Hat akımı : 177,8 A -de 380 V (normal şart) MUHTEMEL HAT ISC : 50 kA Görünen güç : 127,4 kVA -de 460 V (normal şart) 110,0 kVA -de 460 V (Ağır şart) Sürekli çıkış akımı : 173 A -de 2,5 kHz için normal şart 145 A -de 2,5 kHz için Ağır şart Maksimum geçici akım : 190 A süresince 60 s (normal şart) 218 A süresince 60 s (Ağır şart) Asenkron Motor Kontrol Profili : Optimum moment modu Değişken moment standardı Sabit tork standartı Çıkış frekansı : 0,0001…0,5 kHz Nominal anahtarlama frekansı : 2,5 kHz Anahtarlama frekansı : 1...8 kHz ayarlanabilir Önceden ayarlanmış hız sayısı : 16 önceden ayarlı hız Haberleşme port protokolü : Modbus seri Seçenek kartı : Yuva A: haberleşme kartı, Profibus DP V1 Yuva A: dijital veya analog G/Ç genişleme kartı Yuva A: röle çıkış kartı Tamamlayıcı Özellikler Çıkış gerilimi : <= güç besleme gerilimi Motor kayma kompanzasyonu : Otomatik her türlü yük Bastırılabilir Ayarlanabilir Sürekli mıknatıslı motor yasasında bulunmaz Hızlanma ve yavaşlama rampaları : 0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir S, U veya özelleştirilmiş Durana kadar frenleme : DC enjeksiyon ile Koruma tipi : Termal koruma: motor Motor fazı kesme: motor Termal koruma: sürücü Aşırı ısınma: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü Çıkış geriliminin aşırı yükü: sürücü Kısa devre koruması: sürücü Motor fazı kesme: sürücü DC veriyolunda aşırı gerilimler: sürücü Hat besleme aşırı gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Hat besleme faz kaybı: sürücü Aşırı hız: sürücü Kontrol devresinde kesme: sürücü Frekans çözünürlüğü : Ekran birimi: 0,1 Hz Analog giriş: 0,012/50 Hz Elektrikli bağlantı : Kontrol, vidalı terminal: 0,5...1,5 mm² Hat tarafı, vidalı terminal: 95...120 mm² Motor, vidalı terminal: 95...120 mm² Konnektörün tipi : 1 RJ45 (uzak grafik terminali üzerinde) için Modbus seri Fiziksel arayüz : 2 telli RS 485 için Modbus seri İletim çerçevesi : RTU için Modbus seri İletim hızı : 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri Polarizasyon tipi : Empedans yok için Modbus seri Adreslerin sayısı : 1…247 için Modbus seri Erişim yöntemi : Slave Besleme : Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması Yerel sinyalleme : Yerel diagnostik: 2 LED Dahili haberleşme durumu: 1 LED (sarı) Haberleşme modülü durumu: 2 LED (iki renkli) Gerilimin varlığı: 1 LED (kırmızı) Genişlik : 290 mm Yükseklik : 762 mm 922 mm EMC plakalı Derinlik : 323 mm Ürün ağırlığı : 53,7 kg Analog giriş sayısı : 3 Analog giriş tipi : AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit AI2, AI3 software-configurable temperature probe or water level sensor Dijital giriş sayısı : 6 Dijital giriş tipi : DI1...DI6 programmable as logic input, 24 V DC (<= 30 V), empedans: 3,5 kOhm DI5, DI6 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V) Giriş uyumluluğu : DI1...DI6: lojik giriş seviye 1 PLC 'e uygunEN/IEC 61131-2 DI5, DI6: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68 Dijital giriş lojiği : Pozitif lojik (kaynak): DI1...DI6 yapılandırılabilir lojik giriş, < 5 V (durum 0), > 11 V (durum 1) Negatif lojik (blok): DI1...DI6 yapılandırılabilir lojik giriş, > 16 V (durum 0), < 10 V (durum 1) Pozitif lojik (kaynak): DI5, DI6 yapılandırılabilir darbe girişi, < 0,6 V (durum 0), > 2,5 V (durum 1) Analog çıkış sayısı : 2 Analog çıkış tipi : Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA, çözünürlük 10 bit Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit Örnekleme süresi : 5 ms +/- 0,1 msn (AI1, AI2, AI3) - analog giriş 2 ms +/- 0,5 msn (DI1...DI6)yapılandırılabilir - Dijital giriş 5 ms +/- 1 ms (DI5, DI6)yapılandırılabilir - darbe girişi 10 ms +/- 1 ms (AQ1, AQ2) - analog çıkış Doğruluk : +/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş +/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış Doğrusallık hatası : AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş AQ1, AQ2: +/- % 0,2 için analog çıkış Röle çıkış sayısı : 3 Röle çıkış tipi : Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 100000 cycles Yenileme süresi : Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn) Minimum anahtarlama akımı : Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC Maksimum anahtarlama akımı : Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC Yalıtım : Güç ve kontrol arasındaki terminaller Yalıtım direnci : > 1 MOhm 1 dakika için topraklamaya 500 V DC Ortam Koşulları Gürültü seviyesi : 78 dB 'e uygun86/188/EEC W cinsinden güç dağılımı : 1745 W(zorlamalı konveksiyon) -de 380 V 2,5 kHz 199 W(doğal konveksiyon) -de 380 V 2,5 kHz Soğutma havası hacmi : 295 m3/h Çalışma konumu : Dikey +/- 10 derece Elektromanyetik uyumluluk : Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 Titreşim direnci : 1,5 mm Tepeden Tepeye (f= 2… 13 Hz) 'e uygun IEC 60068-2-6 1 gn (f= 13… 200 Hz) 'e uygun IEC 60068-2-6 Darbe dayanımı : 15 gn için 11 ms 'e uygunIEC 60068-2-27 Bağıl nem : 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 Çalışma için ortam hava sıcaklığı : -15…45 °C (olmadan) 45…60 °C (değer kaybı faktörü ile) Depolama ortam koşulları : -40…70 °C Çalışma yüksekliği : <= 1000 m olmadan 1000...4800 m 100 m başına % 1 akım düşüşüyle Çevresel özellik : Kimyasal kirlilik direnci sınıf 3C3 'e uygunEN/IEC 60721-3-3 Toz kirliliği direnci sınıf 3S3 'e uygunEN/IEC 60721-3-3 Standartlar : EN/IEC 61800-3 Ortam 2 kategori C3 EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 60721-3 İşaretleme : CE
