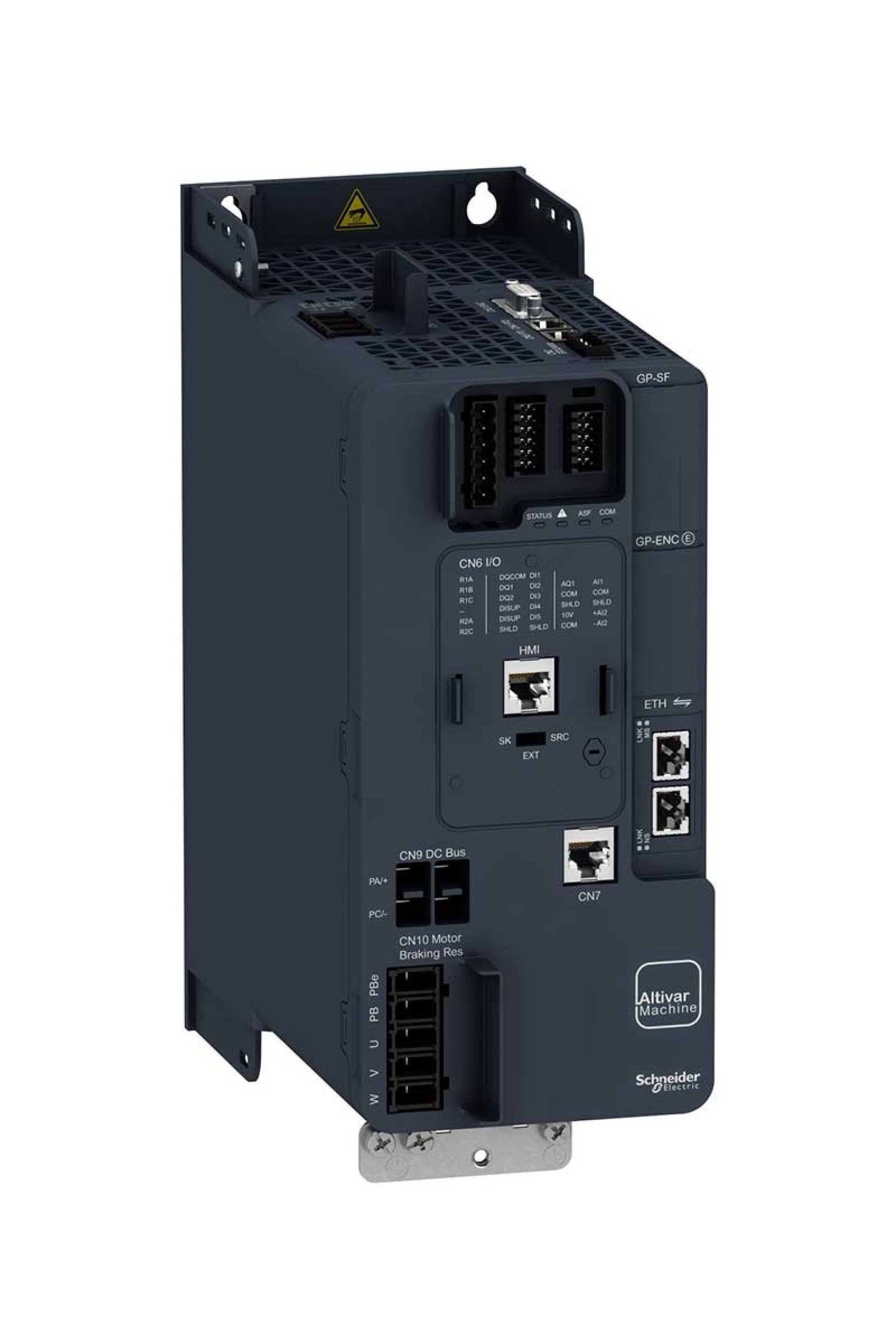

Schneider Electric Hız Kontrol Cihazları Ürün Özellikleri Ürün serisi : Altivar Machine ATV340 Ürün ya da bileşen tipi : Değişken hızlı sürücü Model : Standart tip Montaj Tipi : Pano montajı Haberleşme port protokolü : Ethernet/IP Seçenek kartı : Iletişim modülü, Profinet Fazların ağ sayısı : 3 faz Besleme frekansı : 50...60 Hz +/- 5 % [Us] nominal besleme gerilimi : 380...480 V - 15...10 % Nominal çıkış akımı : 16,5 A Motor gücü kW : 11 kW için normal şart 7,5 kW için Ağır şart Motor gücü hp : 15 hp için normal şart 10 hp için Ağır şart IP koruma sınıfı : IP20 Tamamlayıcı Özellikler Dijital giriş sayısı : 5 Dijital giriş tipi : PTI darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V) DI1...DI5 güvenli tork kapatma, 24 V DC (30 V), empedans: 3,5 kOhm Programlanabilir Önceden ayarlanmış hız sayısı : 16 önceden ayarlı hız Dijital çıkış sayısı : 2,0 Analog giriş sayısı : 2 Analog giriş tipi : AI1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit AI1 software-configurable temperature probe or water level sensor AI1 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit AI2 yazılım-yapılandırılabilir gerilim: - 10...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit Analog çıkış sayısı : 2 Analog çıkış tipi : Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit Röle çıkış sayısı : 2 Çıkış gerilimi : <= güç besleme gerilimi Röle çıkış tipi : Röle çıkışları R1A Röle çıkışları R1C elektriksel dayanıklılık 100000 cycles Röle çıkışları R2A Röle çıkışları R2C elektriksel dayanıklılık 100000 cycles Maksimum anahtarlama akımı : Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC Minimum anahtarlama akımı : Röle çıkışı R1B: 5 mA -de 24 V DC Röle çıkışı R2C: 5 mA -de 24 V DC Fiziksel arayüz : 2 telli RS 485 Konnektör tipi : 3 RJ45 Erişim yöntemi : Slave Modbus RTU Slave Modbus TCP İletim hızı : 4.8 kbit/s 9,6 kbit/sn 19,2 kbit/sn 38.4 kbit/s İletim çerçevesi : RTU Adreslerin sayısı : 1…247 Veri biçimi : 8 bit, yapılandırılabilir tek, çift veya paritesiz Polarizasyon tipi : Empedans yok Asenkron Motor Kontrol Profili : Değişken moment standardı Sabit tork standartı Optimum moment modu Senkron motor kontrol profili : Reluctance motor Sabit mıknatıslı motor Maksimum çıkış frekansı : 0,599 kHz Hızlanma ve yavaşlama rampaları : S, U veya özelleştirilmiş Linear adjustable separately from 0.01...9999 s Motor kayma kompanzasyonu : Otomatik her türlü yük Sürekli mıknatıslı motor yasasında bulunmaz Bastırılabilir Ayarlanabilir Anahtarlama frekansı : 2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile Nominal anahtarlama frekansı : 4 kHz Durana kadar frenleme : DC enjeksiyon ile Hat akımı : 22,0 A -de 380 V (normal şart) 17,7 A -de 480 V (normal şart) 25,6 A -de 380 V (Ağır şart) 20,4 A -de 480 V (Ağır şart) Hat akımı : 25,6 A -de 380 V hat bobini olmadan (Ağır şart) 20,4 A -de 480 V hat bobini olmadan (Ağır şart) 22 A -de 380 V harici hat bobini ile (normal şart) 17,7 A -de 480 V harici hat bobini ile (normal şart) 14,6 A -de 380 V harici hat bobini ile (Ağır şart) 12,1 A -de 480 V harici hat bobini ile (Ağır şart) Maksimum Giriş Akımı : 25,6 A Maksimum çıkış voltajı : 480 V Görünen güç : 17 kVA -de 480 V (normal şart) 17 kVA -de 480 V (Ağır şart) Maksimum geçici akım : 26,4 A süresince 60 s (normal şart) 24,8 A süresince 60 s (Ağır şart) 32,4 A süresince 2 s (normal şart) 29,7 A süresince 2 s (Ağır şart) Elektrikli bağlantı : Vidalı terminal, kelepçeleme kapasitesi: 4...6 mm² için DC barası Vidalı terminal, kelepçeleme kapasitesi: 0,2...2,5 mm² için kontrol Vidalı terminal, kelepçeleme kapasitesi: 1,5...6 mm² için motor Vidalı terminal, kelepçeleme kapasitesi: 2,5...6 mm² için line side MUHTEMEL HAT ISC : 22 kA Yüksek yükte taban yük akımı : 16,5 A Düşük aşırı yükte taban yükü akımı : 24,0 A W cinsinden güç dağılımı : Doğal konveksiyon: 180 W -de 380 V 4 kHz (Ağır şart) Zorlamalı konveksiyon: 180 W -de 380 V 4 kHz (Ağır şart) Doğal konveksiyon: 249 W -de 380 V 4 kHz (normal şart) Zorlamalı konveksiyon: 249 W -de 380 V 4 kHz (normal şart) Elektrikli bağlantı : DC barası: vidalı terminal 4...6 mm²/AWG 12...AWG 10 Kontrol: vidalı terminal 0,2...2,5 mm²/AWG 24...AWG 12 Motor: vidalı terminal 1,5...6 mm²/AWG 14...AWG 10 Hat tarafı: vidalı terminal 2,5...6 mm²/AWG 12...AWG 10 Koruma tipi : Termal koruma: motor Güvenli tork kapatma: motor Motor phase loss: motor Termal koruma: sürücü Güvenli tork kapatma: sürücü Aşırı ısınma: sürücü Aşırı akım: sürücü Output overcurrent between motor phase and earth: sürücü Output overcurrent between motor phases: sürücü Short-circuit between motor phase and earth: sürücü Motor fazları arasındaki kısa devre: sürücü Motor phase loss: sürücü DC Bus overvoltage: sürücü Hat besleme aşırı gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Input supply loss: sürücü Exceeding limit speed: sürücü Kontrol devresinde kesme: sürücü Genişlik : 110,0 mm Yükseklik : 270,0 mm Derinlik : 234,0 mm Ürün ağırlığı : 3,0 kg Sürekli çıkış akımı : 24 A -de 4 kHz için normal şart 16,5 A -de 4 kHz için Ağır şart Ortam Koşulları Çalışma konumu : Dikey +/- 10 derece Ürün sertifikaları : UL CSA TÜV EAC CTick İşaretleme : CE Standartlar : EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 60721-3 IEC 61508 IEC 13849-1 UL 618000-5-1 UL 508C Montaj stili : Soğutma bloklu Elektromanyetik uyumluluk : Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 Çevre Sınıfı (operasyon sırasında) : Class 3C3 göre IEC 60721-3-3 Class 3S3 göre IEC 60721-3-3 Şok etkisi altında maksimum hızlanma (çalışma sırasında) : 70 m/s² at 22 ms Titreşim stresi altında maksimum hızlanma (çalışma sırasında) : 5 m/s² at 9...200 Hz Titreşimli yük altında maksimum sapma (çalışma sırasında) : 1.5 mm at 2...9 Hz Soğutma havası hacmi : 76,0 m3/h Soğutmanın tipi : Zorlamalı konveksiyon Aşırı gerilim kategorisi : Class III Düzenleme döngüsü : Ayarlanabilir PID regülatör Gürültü seviyesi : 46,5 dB Kirletme derecesi : 2 Ortam hava taşıma sıcaklığı : -40…70 °C Çalışma için ortam hava sıcaklığı : -15…50 °C olmadan (dikey konum) 50…60 °C değer kaybı faktörü ile (dikey konum) Depolama ortam koşulları : -40…70 °C Yalıtım : Güç ve kontrol arasındaki terminaller
