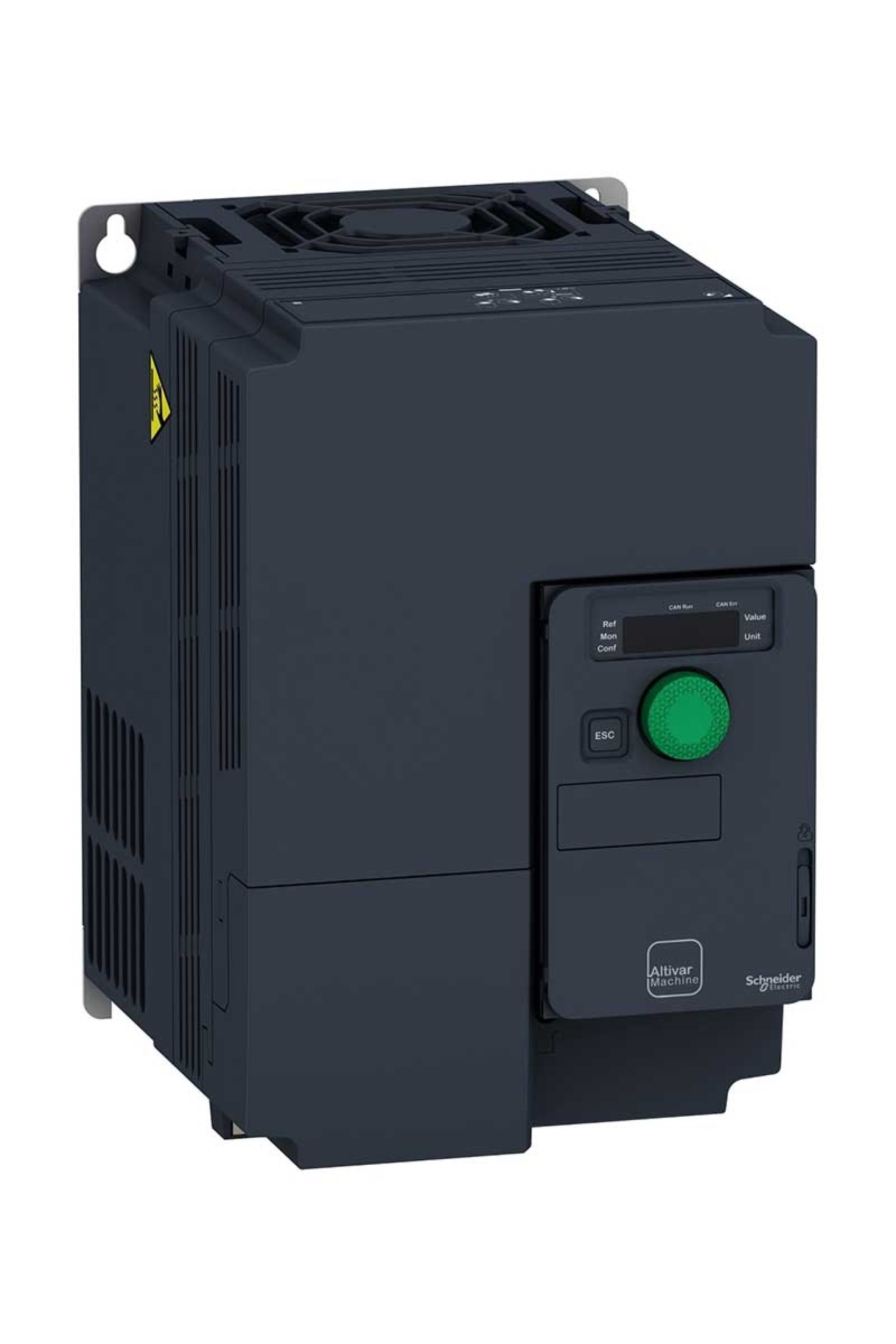

Schneider Electric Hız Kontrol Cihazları Ürün Özellikleri Ürün serisi : Altivar Machine ATV320 Ürün ya da bileşen tipi : Değişken hızlı sürücü Ürüne özel uygulama : Yüksek güçlü makineler Model : Standart tip Sürücü biçimi : Kompakt Montaj Tipi : Duvara monte Haberleşme port protokolü : Modbus seri Seçenek kartı : Iletişim modülü, CANopen [Us] nominal besleme gerilimi : 200...240 V - 15...10 % Nominal çıkış akımı : 27,5 A Motor gücü kW : 5,5 kW için Ağır şart EMC filtresi : EMC filtresi olmadan IP koruma sınıfı : IP20 Tamamlayıcı Özellikler Dijital giriş sayısı : 7 Dijital giriş tipi : STO güvenli tork kapatma, 24 V DC, empedans: 1,5 kOhm DI1...DI6 lojik girişler, 24 V DC (30 V) DI5 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V) Dijital giriş lojiği : Pozitif lojik (kaynak) Negatif lojik (blok) Dijital çıkış sayısı : 3 Dijital çıkış tipi : Açık kollektör DQ+ 0…1 kHz 30 V DC 100 mA Açık kollektör DQ- 0…1 kHz 30 V DC 100 mA Analog giriş sayısı : 3 Analog giriş tipi : AI1 gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 10 bit AI2 çift kutuplu diferansiyel gerilim: +/- 10 V DC, empedans: 30 kOhm, çözünürlük 10 bit AI3 akım: 0...20 mA (veya 4-20 mA, x-20 mA, 20-x mA veya yapılandırmy göre diğer modeller), empedans: 250 Ohm, çözünürlük 10 bit Analog çıkış sayısı : 1 Analog çıkış tipi : Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 800 Ohm, çözünürlük 10 bit Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit Röle çıkış tipi : Yapılandırılabilir röle lojiki R1A 1 NA elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R1B 1 NK elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R1C Yapılandırılabilir röle lojiki R2A 1 NA elektriksel dayanıklılık 100000 cycles Yapılandırılabilir röle lojiki R2C Maksimum anahtarlama akımı : Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC Röle çıkışı R1A, R1B, R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R1A, R1B, R1C, R2A, R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC Röle çıkışı R2A, R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC Minimum anahtarlama akımı : Röle çıkışı R1A, R1B, R1C, R2A, R2C: 5 mA -de 24 V DC Erişim yöntemi : Slave CANopen Asenkron Motor Kontrol Profili : Gerilim/frekans oranı, 5 nokta Sensörsüz akı vektör kontrolü, standart Gerilim/frekans oranı - Enerji Tasarrufu, karesel U/f Sensörsüz vektör akı kontrolü - Enerji Tasarrufu Gerilim/frekans oranı, 2 nokta Senkron motor kontrol profili : Sensörsüz vektör kontrolü Maksimum çıkış frekansı : 0,599 kHz Geçici aşırı moment : 170…200 % nominal motor torku Motor kayma kompanzasyonu : Otomatik her türlü yük Ayarlanabilir % 0...300 Gerilim/frekans oranında (2 veya 5 puan) geçerli değil Anahtarlama frekansı : 2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile Nominal anahtarlama frekansı : 4 kHz Durana kadar frenleme : DC enjeksiyon ile Hat akımı : 35,4 A -de 200 V (Ağır şart) 29,8 A -de 240 V (Ağır şart) Maksimum Giriş Akımı : 35,4 A Maksimum çıkış voltajı : 240 V Görünen güç : 12,4 kVA -de 240 V (Ağır şart) Şebeke frekansı : 50...60 Hz Göreceli simetrik ağ frekans toleransı : 5 % MUHTEMEL HAT ISC : 22 kA Yüksek yükte taban yük akımı : 27,5 A W cinsinden güç dağılımı : Fan: 242,0 W -de 200 V 4 kHz Koruma tipi : Giriş faz kesmeleri: sürücü Çıkış fazları ve toprak arasındaki aşırı akım: sürücü Aşırı ısınmaya karşı koruma: sürücü Motor fazları arasındaki kısa devre: sürücü Termal koruma: sürücü Genişlik : 150 mm Yükseklik : 232,0 mm Derinlik : 178,0 mm Ürün ağırlığı : 3,5 kg Ortam Koşulları Çalışma konumu : Dikey +/- 10 derece Ürün sertifikaları : CE ATEX NOM GOST EAC RCM KC İşaretleme : CE ATEX UL CSA EAC RCM Standartlar : EN/IEC 61800-5-1 Elektromanyetik uyumluluk : Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunIEC 61000-4-11 Çevre Sınıfı (operasyon sırasında) : Class 3C3 göre IEC 60721-3-3 Class 3S2 göre IEC 60721-3-3 Şok etkisi altında maksimum hızlanma (çalışma sırasında) : 150 m/s² at 11 ms Titreşim stresi altında maksimum hızlanma (çalışma sırasında) : 10 m/s² at 13...200 Hz Titreşimli yük altında maksimum sapma (çalışma sırasında) : 1.5 mm at 2...13 Hz Soğutma havası hacmi : 60 m3/h Aşırı gerilim kategorisi : III Düzenleme döngüsü : Ayarlanabilir PID regülatör Hız doğruluğu : Nominal kaymanın +/- % 10'u 0,2 Tn - Tn Kirletme derecesi : 2 Ortam hava taşıma sıcaklığı : -25…70 °C Çalışma için ortam hava sıcaklığı : -10…50 °C olmadan 50…60 °C değer kaybı faktörü ile Depolama ortam koşulları : -25…70 °C
