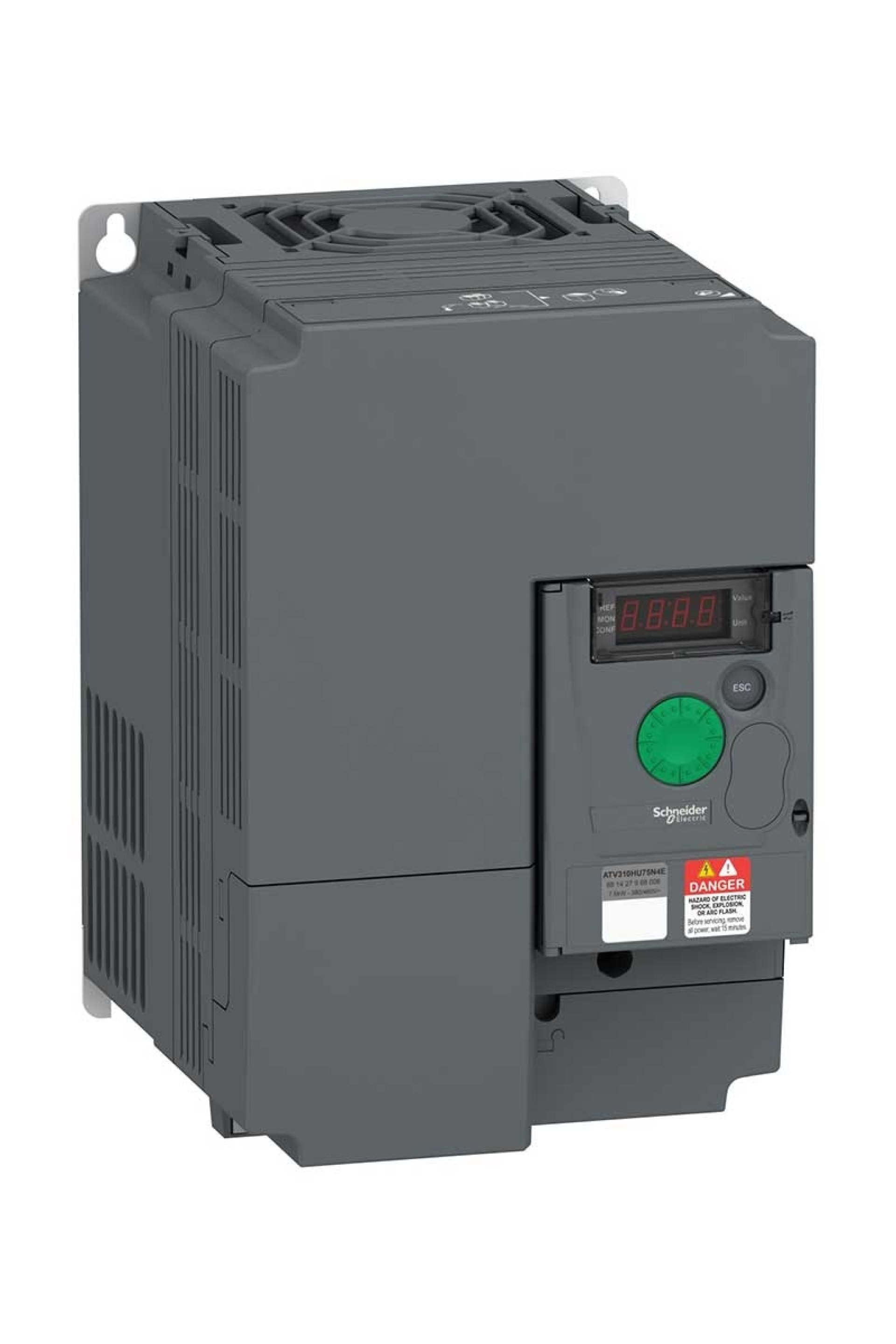

Schneider Electric Hız Kontrol Cihazları Ürün Özellikleri Ürün serisi : Easy Altivar 310 Ürün ya da bileşen tipi : Değişken hızlı sürücü Ürüne özel uygulama : Basit makine Montaj stili : Soğutma bloklu Ürün grubu : ATV310 Fazların ağ sayısı : Trifaze [Us] nominal besleme gerilimi : 380...460 V - 15...10 % Motor gücü kW : 7,5 kW Motor gücü hp : 10 hp Gürültü seviyesi : 50 dB Tamamlayıcı Özellikler Ürün varış yeri : Asenkron motorlar Set başına Miktar : 1'li set EMC filtresi : EMC filtresi olmadan Soğutmanın tipi : Entegre fan Besleme frekansı : 50/60 Hz +/- 5 % Haberleşme port protokolü : Modbus Konnektörün tipi : RJ45 (ön yüzde) için Modbus Fiziksel arayüz : 2 telli RS 485 için Modbus İletim çerçevesi : RTU için Modbus İletim hızı : 4800 bit/sn Adreslerin sayısı : 1…247 için Modbus Haberleşme hizmeti : Bekleme kayıtlarını oku (03) 29 word Hat akımı : 22,4 A Görünen güç : 17,8 kVA MUHTEMEL HAT ISC : 5 kA Sürekli çıkış akımı : 17 A -de 4 kHz Maksimum geçici akım : 25,5 A için 60 s W cinsinden güç dağılımı : 203,87 W In'de Hız kontrol cihazı çıkış frekansı : 0,5…400 Hz Nominal anahtarlama frekansı : 4 kHz Anahtarlama frekansı : 2...12 kHz ayarlanabilir Hız aralığı : 1…20 Geçici aşırı moment : 170…200 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku Frenleme torku : Up to 150 % of nominal motor torque yüksek atalette frenleme direnciyle Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan Asenkron Motor Kontrol Profili : Enerji tasarruf oranı Enerji tasarruf oranı Karesel gerilim/frekans oranı Motor kayma kompanzasyonu : Ayarlanabilir Ayarlanabilir Çıkış gerilimi : 380...460 V trifaze Elektrikli bağlantı : Terminal, kelepçeleme kapasitesi: 6...10 mm² (L1, L2, L3, PA/+, PB, U, V, W) Sıkma torku : 2,2…2,4 N.m Yalıtım : Güç ve kontrol arasındaki elektrik Besleme : Referans potansiyometre için dahili besleme: 5 V (4,75…5,25 V)DC, <10 mAile aşırı yük ve kısa devre koruması Lojik girişler için dahili besleme: 24 V (20,4…28,8 V)DC, <100 mAile aşırı yük ve kısa devre koruması Analog giriş sayısı : 1 Analog giriş tipi : Yapılandırılabilir akım AI1 0...20 mA 250 Ohm Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm Yapılandırılabilir gerilim AI1 0...5 V 30 kOhm Dijital giriş sayısı : 4 Dijital giriş tipi : Programlanabilir LI1...LI4 24 V 18...30 V Dijital giriş lojiği : Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1) Örnekleme süresi : 10 ms için analog giriş 20 ms, tolerans +/- 1 ms için lojik giriş Doğrusallık hatası : Maksimum değerin +/- % 0,3'ü için analog giriş Analog çıkış sayısı : 1 Analog çıkış tipi : AO1 yazılım-yapılandırılabilir gerilim: 0...10 V, empedans: 470 Ohm, çözünürlük 8 bit AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit Dijital çıkış sayısı : 2 Dijital çıkış tipi : Lojik çıkış LO+, LO- Korumalı röle çıkışı R1A, R1B, R1C 1 K/A Minimum anahtarlama akımı : 5 mA -de 24 V DC için lojik röle Maksimum anahtarlama akımı : 2 A -de 250 V AC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle 2 A -de 30 V DC üzerinde endüktif yük cos phi = 0,4 L/R = 7 msn için lojik röle 3 A -de 250 V AC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle 4 A -de 30 V DC üzerinde dirençli yük cos phi = 1 L/R = 0 msn için lojik röle Hızlanma ve yavaşlama rampaları : S S U Durana kadar frenleme : DC enjeksiyon ile, <30 s Koruma tipi : Hat besleme aşırı gerilimi Hat besleme düşük gerilimi Çıkış fazları ve toprak arasındaki aşırı akım Aşırı ısınmaya karşı koruma Motor fazları arasındaki kısa devre Trifazede giriş faz kaybına karşı I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması Frekans çözünürlüğü : Analog giriş: dönüştürücü A/D, 10 bit Ekran birimi: 0,1 Hz Zaman sabiti : 20 ms +/- 1 ms referans değişikliği için Çalışma konumu : Dikey +/- 10 derece Yükseklik : 232 mm Genişlik : 150 mm Derinlik : 171 mm Ürün ağırlığı : 3,7 kg Ortam Koşulları Elektromanyetik uyumluluk : Elektrik hızlı geçici/patlama bağışıklık testi - test seviyesi: seviye 4 'e uygunEN/IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-2 Iletimli kesintilere bağışıklık - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-6 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-3 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunEN/IEC 61000-4-11 Kesinti bağışıklık testi - test seviyesi: seviye 3 'e uygunEN/IEC 61000-4-5 Standartlar : EN/IEC 61800-3 EN/IEC 61800-5-1 IP koruma derecesi : IP20 üst parçada kapama plakası olmadan IP40 üst Çevresel özellik : Toz kirliliği direnci class 3S2 'e uygunEN/IEC 60721-3-3 Kimyasal kirlilik direnci sınıf 3C3 'e uygunEN/IEC 60721-3-3 Darbe dayanımı : 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 Bağıl nem : 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3 Depolama ortam koşulları : -25…70 °C Çalışma için ortam hava sıcaklığı : -10…55 °C değer kaybı olmadan 55…60 °C hız kontrol cihazının üst kısmındaki koruyucu kapak °C başına % 2,2 akım düşüşüyle Çalışma yüksekliği : <= 1000 m olmadan
