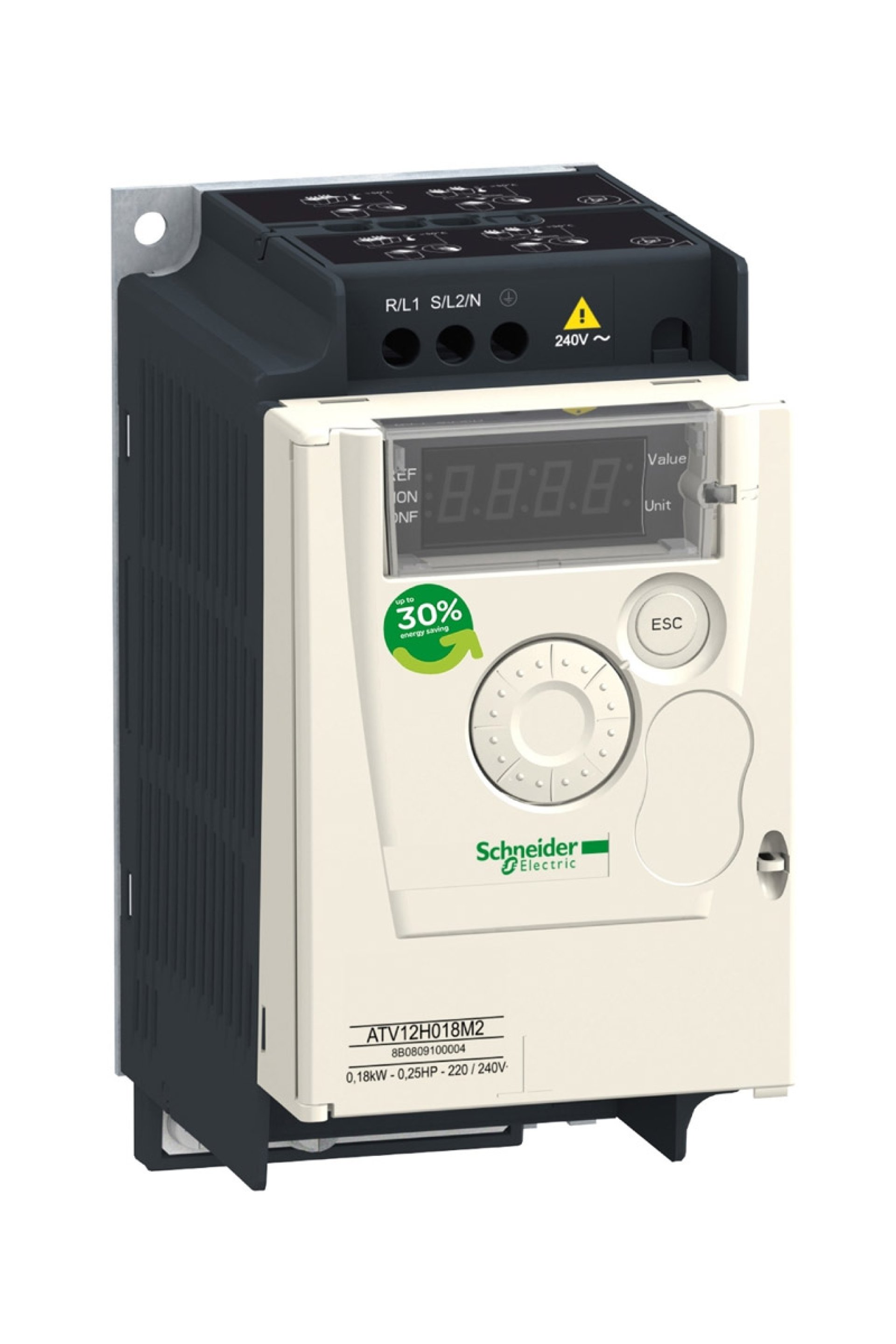

Schneider Electric Hız Kontrol Cihazları Ürün Özellikleri Ürün varış yeri : Asenkron motorlar Bileşen adı : ATV12 Dahili fan : Olmadan Fazların ağ sayısı : 1 faz Motor gücü kW : 0,18 kW Motor gücü hp : 0,25 hp Hat akımı : 3,4 A -de 200 V Hız aralığı : 1…20 IP koruma derecesi : IP20 üst parçada kapama plakası olmadan Ürün serisi : Altivar 12 Ürün ya da bileşen tipi : Değişken hızlı sürücü Ürüne özel uygulama : Basit makine Haberleşme port protokolü : Modbus [Us] nominal besleme gerilimi : 200...240 V - 15...10 % EMC filtresi : Entegre Tamamlayıcı Özellikler Besleme frekansı : 50/60 Hz +/- 5 % Konnektörün tipi : 1 RJ45 (ön yüzde) için Modbus Fiziksel arayüz : 2 telli RS 485 için Modbus Iletim çerçevesi : RTU için Modbus Iletim hızı : 4800 bit/sn 9600 bit/s 19200 bit/s 38400 bit/sn Adreslerin sayısı : 1…247 için Modbus Haberleşme hizmeti : Bekleme kayıtlarını oku (03) 29 word Tek kayıtları yaz (06) 29 word Çoklu kayıtları yaz (16) 27 word Çoklu kayıtları oku/yaz (23) 4/4 word Cihaz tanımlamasını oku (43) Sürekli çıkış akımı : 1,4 A -de 4 kHz Maksimum geçici akım : 2,1 A için 60 s Hız kontrol cihazı çıkış frekansı : 0,5…400 Hz Frenleme torku : Nominal motor torkunun % 70'ine kadar frenleme direnci olmadan Çıkış gerilimi : 200...240 V 3 faz Elektrikli bağlantı : Terminal, kelepçeleme kapasitesi: 3,5 mm², AWG 12 (L1, L2, L3, U, V, W, PA, PC) Sıkma torku : 0,8 N.m Yalıtım : Güç ve kontrol arasındaki elektrik Besleme : Referans potansiyometre için dahili besleme: 5 V DC (4,75…5,25 V), <10 mA, koruma tipi: aşırı yük ve kısa devre koruması Lojik girişler için dahili besleme: 24 V DC (20,4…28,8 V), <100 mA, koruma tipi: aşırı yük ve kısa devre koruması Analog giriş tipi : Yapılandırılabilir akım AI1 0...20 mA 250 Ohm Yapılandırılabilir gerilim AI1 0...10 V 30 kOhm Yapılandırılabilir gerilim AI1 0...5 V 30 kOhm Dijital giriş tipi : Programlanabilir LI1...LI4 24 V 18...30 V Dijital giriş lojiği : Negatif lojik (blok), > 16 V (durum 0), < 10 V (durum 1), giris empedansi 3,5 kOhm Pozitif lojik (kaynak), 0...< 5 V (durum 0), > 11 V (durum 1) Örnekleme süresi : 20 ms, tolerans +/- 1 ms için lojik giriş 10 ms için analog giriş Doğrusallık hatası : Maksimum değerin +/- % 0,3'ü için analog giriş Analog çıkış tipi : AO1 yazılım-yapılandırılabilir gerilim: 0...10 V, empedans: 470 Ohm, çözünürlük 8 bit AO1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 800 Ohm, çözünürlük 8 bit Dijital çıkış tipi : Lojik çıkış LO+, LO- Korumalı röle çıkışı R1A, R1B, R1C 1 K/A Minimum anahtarlama akımı : 5 mA -de 24 V DC için lojik röle Maksimum anahtarlama akımı : 2 A 250 V AC endüktif cos phi = 0,4 L/R = 7 msn lojik röle 2 A 30 V DC endüktif cos phi = 0,4 L/R = 7 msn lojik röle 3 A 250 V AC dirençli cos phi = 1 L/R = 0 msn lojik röle 4 A 30 V DC dirençli cos phi = 1 L/R = 0 msn lojik röle Durana kadar frenleme : DC enjeksiyon ile, <30 s Frekans çözünürlüğü : Analog giriş: dönüştürücü A/D, 10 bit Ekran birimi: 0,1 Hz Zaman sabiti : 20 ms +/- 1 ms referans değişikliği için Işlevsellik : Temel Özel uygulama : Commercial equipment Variable speed drive application selection : Mixer Commercial equipment Diğer uygulamalar Commercial equipment Ironing Tekstil Motor yolverici tipi : Hız kontrol cihazı Dijital giriş sayısı : 4 Dijital çıkış sayısı : 2 Analog giriş sayısı : 1 Analog çıkış sayısı : 1 Asenkron motor kontrol profili : Gerilim/frekans oranı (V/f) Sensörsüz akı vektör kontrolü Karesel gerilim/frekans oranı Geçici aşırı moment : 150…170 % sürücü değerine ve motor tipine bağlı olarak nominal motor torku Hızlanma ve yavaşlama rampaları : U 0 - 999,9 sn arası doğrusal S Motor kayma kompanzasyonu : Fabrikada mevcut Ayarlanabilir Anahtarlama frekansı : 2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile Nominal anahtarlama frekansı : 4 kHz Muhtemel hat Isc : 1 kA Koruma tipi : Hat besleme aşırı gerilimi Hat besleme düşük gerilimi Çıkış fazları ve toprak arasındaki aşırı akım Aşırı ısınmaya karşı koruma Motor fazları arasındaki kısa devre Trifazede giriş faz kaybına karşı I²t değerinin sürekli hesaplanması ile sürücü üzerinden termal motor koruması Set başına Miktar : 1'li set Genişlik : 72 mm Yükseklik : 143 mm Derinlik : 102,2 mm Ürün ağırlığı : 0,7 kg Ortam Koşulları Elektromanyetik emisyon : Yayılmalı emisyonlar ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2...16 kHz ekranlı motor kablosu Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C1 'e uygunEN/IEC 61800-3 2, 4, 8, 12 ve 16 kHz ekranlı motor kablosu <5 m Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2...12 kHz ekranlı motor kablosu <5 m Iletimli emisyonlar entegre EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 2, 4 ve 16 kHz ekranlı motor kablosu <10 m Iletimli emisyonlar ek EMC filtresi ile ortam 1 kategori C1 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <20 m Iletimli emisyonlar ek EMC filtresi ile ortam 1 kategori C2 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <50 m Iletimli emisyonlar ek EMC filtresi ile ortam 2 kategori C3 'e uygunEN/IEC 61800-3 4...12 kHz ekranlı motor kablosu <50 m Titreşim direnci : 1 gn[Alan](f =[Alan]13…200 Hz) 'e uygunEN/IEC 60068-2-6 1,5 mm tepeden tepeye[Alan](f =[Alan]3…13 Hz) - simetrik DIN rayında sökülen sürücü - 'e uygunEN/IEC 60068-2-6 Darbe dayanımı : 15 gn için 11 ms 'e uygunEN/IEC 60068-2-27 Bağıl nem : 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3 5…95 % damlayan su olmadan 'e uygunIEC 60068-2-3 Çalışma için ortam hava sıcaklığı : -10…40 °C hız kontrol cihazının üst kısmındaki koruyucu kapak 40…60 °C °C başına % 2,2 akım düşüşüyle Çalışma yüksekliği : > 1000...2000 m 100 m başına % 1 akım düşüşüyle <= 1000 m olmadan Çalışma konumu : Dikey +/- 10 derece Ürün sertifikaları : GOST UL NOM CSA C-Tick İşaretleme : CE Montaj stili : Taban plakası üzerinde Elektromanyetik uyumluluk : Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunEN/IEC 61000-4-4 Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-2 Iletimli kesintilere bağışıklık seviye 3 'e uygunEN/IEC 61000-4-6 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-3 Kesinti bağışıklık testi seviye 3 'e uygunEN/IEC 61000-4-5 Gerilim düşüşleri ve kesintileri bağışıklık testi 'e uygunEN/IEC 61000-4-11 Gürültü seviyesi : 0 dB Depolama ortam koşulları : -25…70 °C
