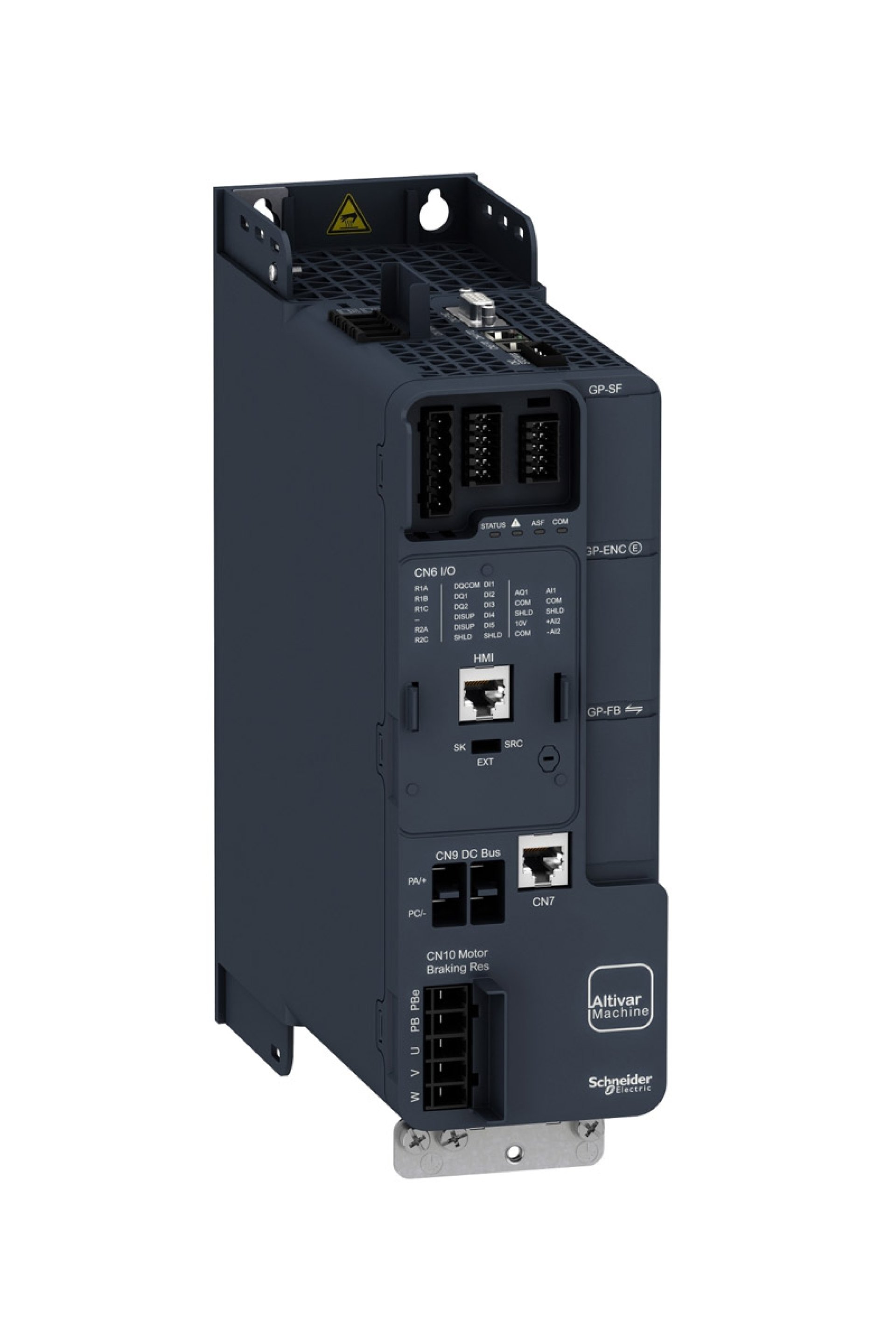

Schneider Electric Hız Kontrol Cihazları Ürün Özellikleri Ürün serisi : Altivar Machine ATV340 Ürün ya da bileşen tipi : Değişken hızlı sürücü Ürüne özel uygulama : Machine Model : Standart tip Montaj Tipi : Cabinet mount Haberleşme port protokolü : Modbus seri Seçenek kartı : Iletişim modülü, Profibus DP V1 Fazların ağ sayısı : 3 faz Besleme frekansı : 50...60 Hz +/- 5 % [Us] nominal besleme gerilimi : 380...480 V - 15...10 % Nominal çıkış akımı : 5,6 A Motor gücü kW : 3 kW için normal şart 2,2 kW için Ağır şart Motor gücü hp : 3 hp için normal şart 3 hp için Ağır şart EMC filtresi : Class C3 EMC filter integrated IP koruma sınıfı : IP20 Tamamlayıcı Özellikler Dijital giriş sayısı : 5 Dijital giriş tipi : PTI darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (30 V) DI1...DI5 güvenli tork kapatma, 24 V DC (30 V), empedans: 3,5 kOhm Programlanabilir Number of preset speeds : 16 önceden ayarlı hız Dijital çıkış sayısı : 2,0 Dijital çıkış tipi : Programmable output DQ1, DQ2 30 V DC 100 mA Analog giriş sayısı : 2 Analog giriş tipi : AI1 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit AI1 software-configurable temperature probe or water level sensor AI1 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit AI2 yazılım-yapılandırılabilir gerilim: - 10...10 V DC, empedans: 31.5 kOhm, çözünürlük 12 bit Analog çıkış sayısı : 2 Analog çıkış tipi : Yazılım-yapılandırılabilir gerilim AQ1: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit Yazılım-yapılandırılabilir akım AQ1: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit Röle çıkış sayısı : 2 Çıkış gerilimi : <= güç besleme gerilimi Röle çıkış tipi : Röle çıkışları R1A Röle çıkışları R1C elektriksel dayanıklılık 100000 cycles Röle çıkışları R2A Röle çıkışları R2C elektriksel dayanıklılık 100000 cycles Maksimum anahtarlama akımı : Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC Röle çıkışı R1C üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R1C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC Röle çıkışı R2C üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC Röle çıkışı R2C üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC Minimum anahtarlama akımı : Röle çıkışı R1B: 5 mA -de 24 V DC Röle çıkışı R2C: 5 mA -de 24 V DC Fiziksel arayüz : 2 telli RS 485 Konnektör tipi : 1 RJ45 Erişim yöntemi : Slave Modbus RTU Iletim hızı : 4.8 kbit/s 9,6 kbit/sn 19,2 kbit/sn 38.4 kbit/s Iletim çerçevesi : RTU Adreslerin sayısı : 1…247 Veri biçimi : 8 bit, yapılandırılabilir tek, çift veya paritesiz Polarizasyon tipi : Empedans yok 4 quadrant operation possible : True Asenkron motor kontrol profili : Sabit tork standartı Optimum moment modu Değişken moment standardı Senkron motor kontrol profili : Reluctance motor Sabit mıknatıslı motor Kirletme derecesi : 2 'e uygunEN/IEC 61800-5-1 Maximum output frequency : 0,599 kHz Hızlanma ve yavaşlama rampaları : Linear adjustable separately from 0.01...9999 s S, U veya özelleştirilmiş Motor kayma kompanzasyonu : Bastırılabilir Otomatik her türlü yük Sürekli mıknatıslı motor yasasında bulunmaz Ayarlanabilir Anahtarlama frekansı : 2...16 kHz ayarlanabilir 4...16 kHz değer kaybı faktörü ile Nominal anahtarlama frekansı : 4 kHz Durana kadar frenleme : DC enjeksiyon ile Brake chopper integrated : True Hat akımı : 6,6 A -de 380 V (normal şart) 5,3 A -de 480 V (normal şart) 8,4 A -de 380 V (Ağır şart) 6,6 A -de 480 V (Ağır şart) Hat akımı : 8,4 A -de 380 V hat bobini olmadan (Ağır şart) 6,6 A -de 480 V hat bobini olmadan (Ağır şart) 6,6 A -de 380 V harici hat bobini ile (normal şart) 5,3 A -de 480 V harici hat bobini ile (normal şart) 5,1 A -de 380 V harici hat bobini ile (Ağır şart) 4,1 A -de 480 V harici hat bobini ile (Ağır şart) Maksimum Giriş Akımı : 8,4 A Maximum output voltage : 480 V Görünen güç : 5,2 kVA -de 480 V (normal şart) 5,5 kVA -de 480 V (Ağır şart) Maksimum geçici akım : 7,9 A süresince 60 s (normal şart) 9,7 A süresince 2 s (normal şart) 10,1 A süresince 2 s (Ağır şart) 8 A süresince 60 s (Ağır şart) Elektrikli bağlantı : Vidalı terminal, kelepçeleme kapasitesi: 1,5...4 mm² için line side Vidalı terminal, kelepçeleme kapasitesi: 4...6 mm² için DC barası Vidalı terminal, kelepçeleme kapasitesi: 1,5...4 mm² için motor Vidalı terminal, kelepçeleme kapasitesi: 0,2...2,5 mm² için kontrol Muhtemel hat Isc : 5 kA Base load current at high overload : 5,6 A Base load current at low overload : 7,2 A W cinsinden güç dağılımı : Doğal konveksiyon: 65 W -de 380 V 4 kHz (Ağır şart) Zorlamalı konveksiyon: 65 W -de 380 V 4 kHz (Ağır şart) Doğal konveksiyon: 80 W -de 380 V 4 kHz (normal şart) Zorlamalı konveksiyon: 80 W -de 380 V 4 kHz (normal şart) Elektrikli bağlantı : Hat tarafı: vidalı terminal 1,5...4 mm²/AWG 14...AWG 12 DC barası: vidalı terminal 4...6 mm²/AWG 12...AWG 10 Motor: vidalı terminal 1,5...4 mm²/AWG 14...AWG 12 Kontrol: vidalı terminal 0,2...2,5 mm²/AWG 24...AWG 12 With safety function Safely Limited Speed (SLS) : True With safety function Safe brake management (SBC/SBT) : True With safety function Safe Operating Stop (SOS) : False With safety function Safe Position (SP) : False With safety function Safe programmable logic : False With safety function Safe Speed Monitor (SSM) : False With safety function Safe Stop 1 (SS1) : True With sft fct Safe Stop 2 (SS2) : False With safety function Safe torque off (STO) : True With safety function Safely Limited Position (SLP) : False With safety function Safe Direction (SDI) : False Koruma tipi : Termal koruma: motor Güvenli tork kapatma: motor Motor phase loss: motor Termal koruma: sürücü Güvenli tork kapatma: sürücü Aşırı ısınma: sürücü Aşırı akım: sürücü Output overcurrent between motor phase and earth: sürücü Output overcurrent between motor phases: sürücü Short-circuit between motor phase and earth: sürücü Motor fazları arasındaki kısa devre: sürücü Motor phase loss: sürücü DC Bus overvoltage: sürücü Hat besleme aşırı gerilimi: sürücü Hat besleme düşük gerilimi: sürücü Input supply loss: sürücü Exceeding limit speed: sürücü Kontrol devresinde kesme: sürücü Genişlik : 85,0 mm Yükseklik : 270,0 mm Derinlik : 232,5 mm Ürün ağırlığı : 1,8 kg Sürekli çıkış akımı : 7,2 A -de 4 kHz için normal şart 5,6 A -de 4 kHz için Ağır şart Ortam Koşulları Çalışma yüksekliği : <= 3000 m with current derating above 1000m Çalışma konumu : Dikey +/- 10 derece Ürün sertifikaları : UL CSA TÜV EAC CTick İşaretleme : CE Standartlar : EN/IEC 61800-3 EN/IEC 61800-5-1 IEC 60721-3 IEC 61508 IEC 13849-1 UL 618000-5-1 UL 508C Montaj stili : Soğutma bloklu Elektromanyetik uyumluluk : Elektrostatik deşarj bağışıklık testi seviye 3 'e uygunIEC 61000-4-2 Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 'e uygunIEC 61000-4-3 Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 'e uygunIEC 61000-4-4 1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 'e uygunIEC 61000-4-5 Iletimli radyo frekansı bağışıklık testi seviye 3 'e uygunIEC 61000-4-6 Environmental class (during operation) : Class 3C3 according to IEC 60721-3-3 Class 3S3 according to IEC 60721-3-3 Maximum acceleration under shock impact (during operation) : 70 m/s² at 22 ms Maximum acceleration under vibrational stress (during operation) : 5 m/s² at 9...200 Hz Maximum deflection under vibratory load (during operation) : 1.5 mm at 2...9 Hz Permitted relative humidity (during operation) : Class 3K5 according to EN 60721-3 Soğutma havası hacmi : 18,0 m3/h Soğutmanın tipi : Zorlamalı konveksiyon Aşırı gerilim kategorisi : Class III Düzenleme döngüsü : Ayarlanabilir PID regülatör Gürültü seviyesi : 55,4 dB Kirletme derecesi : 2 Ambient air transport temperature : -40…70 °C Çalışma için ortam hava sıcaklığı : -15…50 °C olmadan (dikey konum) 50…60 °C değer kaybı faktörü ile (dikey konum) Depolama ortam koşulları : -40…70 °C Yalıtım : Güç ve kontrol arasındaki terminaller
