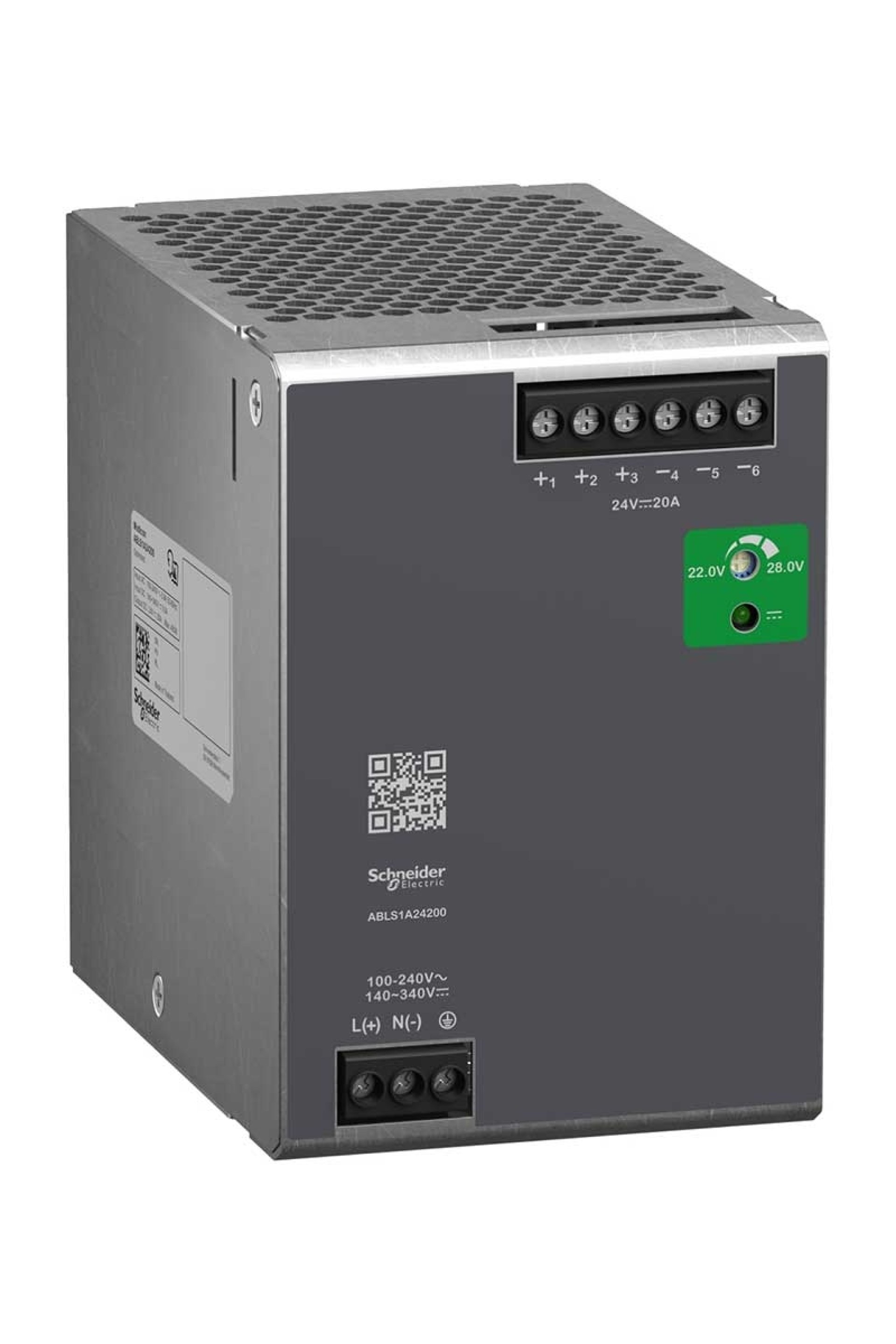

Schneider Electric Genel Güç Kaynakları Ürün Özellikleri Ürün ya da bileşen tipi : Güç besleme Güç besleme tipi : Düzenlenmiş anahtar modu Muhafaza malzemesi : Alüminyum Nominal giriş voltajı : 100...240 V AC monofaze W cinsinden nominal güç : 480 W Çıkış gerilimi : 24 V DC Güç besleme çıkış akımı : 20 A Tamamlayıcı Özellikler Giriş Voltaj Sınırları : 85...264 V AC sıcaklık düşüşü olmadan) Nominal ağ frekansı : 50…60 Hz Ağ Sistemi Uyumluluğu : TN TT IT Maksimum sızıntı akımı : 1 mA 240 V AC Giriş koruma tipi : Entegre sigorta (birbiriyle değiştirilemez) 10 A Dış koruma (önerilen) 20 A eğri C Dış koruma (önerilen)16 A eğri B Dış koruma (önerilen) 13 A eğri C Kalkış akımı : 45,0 A -de 115 V 90,0 A -de 230 V 19 mm'lik vida adımı : 0.95 at 115 V AC 0.95 at 230 V AC Verimlilik : 85 % -de 115 V AC 88 % -de 230 V AC Çıkış voltajı ayarı : 22...28 V W cinsinden güç dağılımı : 60 W Akım tüketimi : < 5.4 A 115 V AC < 2.7 A 230 V AC < 5 A 140 V DC Açma zamanı : < 1.5 s Tutma süresi : > 20 ms 115 V AC > 20 ms 230 V AC Kapasitif yüklerle başlangıç : 8000 µF Rezidüel dalgalanma : < 120 mV Beklenen kapasitör yaşam süresi : 10 yr Çıkış koruma tipi : Aşırı yük ve kısa devrelere karşı, koruma teknolojisi: otomatik sıfırlama Against over temperature, koruma teknolojisi: manual reset Aşırı gerilime karşı, koruma teknolojisi: manual reset Bağlantılar - terminaller : Vidalı bağlantı: 0,5...4 mm², (AWG 20...AWG 12) without wire end ferrule için çıkış Vidalı bağlantı: 0,5...2,5 mm², (AWG 20...AWG 14) with wire end ferrule için çıkış Vidalı bağlantı: 0.75...4 mm², (AWG 18...AWG 12) without wire end ferrule için giriş Vidalı bağlantı: 0.75...4 mm², (AWG 18...AWG 12) with wire end ferrule için giriş Hat ve Yük Düzenleme : < 0.5% network 0 100% yük 25°C < 1% network hattındaki tam gerilim aralığında 25°C Durum LED'i : 1 LED (yeşil) çıkış gerilimi Derinlik : 128,5 mm Yükseklik : 123,6 mm Genişlik : 85,5 mm Ürün ağırlığı : 1,25 kg Çıkış kuplörü : Paralel Seri Montaj desteği : Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715 Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715 Double-profile DIN ray Dielektrik gücü : 3000 V ACile input to output yalıtım Ortam Koşulları Standartlar : EN 62368-1 EN/IEC 61010-1 EN 61010-2-201 EN/IEC 61204-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61000-3-2 EN 61000-3-3 UL 62368-1 UL 61010-1 UL 61010-2-201 CSA C22.2 No 62368-1 CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 EN/IEC 62368-1 Ürün sertifikaları : CE CUL Listelenen CUL Tanınan RCM CB Scheme EAC KC Çevresel özellik : 3M4 'e uygun IEC 60721-3-3 Çalışma yüksekliği : < 5000 m Darbe dayanımı : 100 m/s² için 11 ms IP koruma derecesi : IP20 Elektrik çarpmasına karşı koruma sınıfı : Sınıf I Kirletme derecesi : 2 Titreşim direnci : 3 mm (f= 2…9 Hz) 'e uygun IEC 60068-2-6 10 m/s² (f= 9…200 Hz) 'e uygun IEC 60068-2-6 Elektromanyetik bağışıklık : Immunity to electrostatic discharge - test seviyesi: 6 kV (kontak deşarjı) 'e uygunEN/IEC 61000-4-2 Immunity to electrostatic discharge - test seviyesi: 9 kV (hava deşarjı) 'e uygunEN/IEC 61000-4-2 Iletimli RF kesintilerine bağışıklık - test seviyesi: 10 V/m (80 MHz...2 GHz) 'e uygunEN/IEC 61000-4-3 Iletimli RF kesintilerine bağışıklık - test seviyesi: 5 V/m (2...2,7 GHz) 'e uygunEN/IEC 61000-4-3 Iletimli RF kesintilerine bağışıklık - test seviyesi: 3 V/m (2.7...6 GHz) 'e uygunEN/IEC 61000-4-3 Immunity to fast transients - test seviyesi: 4 kV (giriş-çıkışta) 'e uygunEN/IEC 61000-4-4 Kesinti bağışıklık testi - test seviyesi: 3 kV (güç beslemesi ve toprak arasında) 'e uygunEN/IEC 61000-4-5 Kesinti bağışıklık testi - test seviyesi: 1.5 kV (fazlar arasında) 'e uygunEN/IEC 61000-4-5 Iletimli RF kesintilerine bağışıklık - test seviyesi: 10 V (0,15...80 MHz) 'e uygunEN/IEC 61000-4-6 Manyetik alanlara bağışıklık - test seviyesi: 30 A/m (50...60 Hz) 'e uygunEN/IEC 61000-4-8 Gerilim düşmesine karşı bağışıklık 'e uygunEN/IEC 61000-4-11 Kesintili alan emisyonu 'e uygunEN 55016-2-3 Harmonik akım emisyonları için limitler 'e uygunEN 61000-3-2 Iletimli kesinti emisyonu 'e uygunEN 55016-1-2 Iletimli kesinti emisyonu 'e uygunEN 55016-2-1 Elektromanyetik emisyon : Iletimli emisyonlar 'e uygunEN 61000-6-3 Yayılmalı emisyonlar 'e uygunEN 61000-6-4
