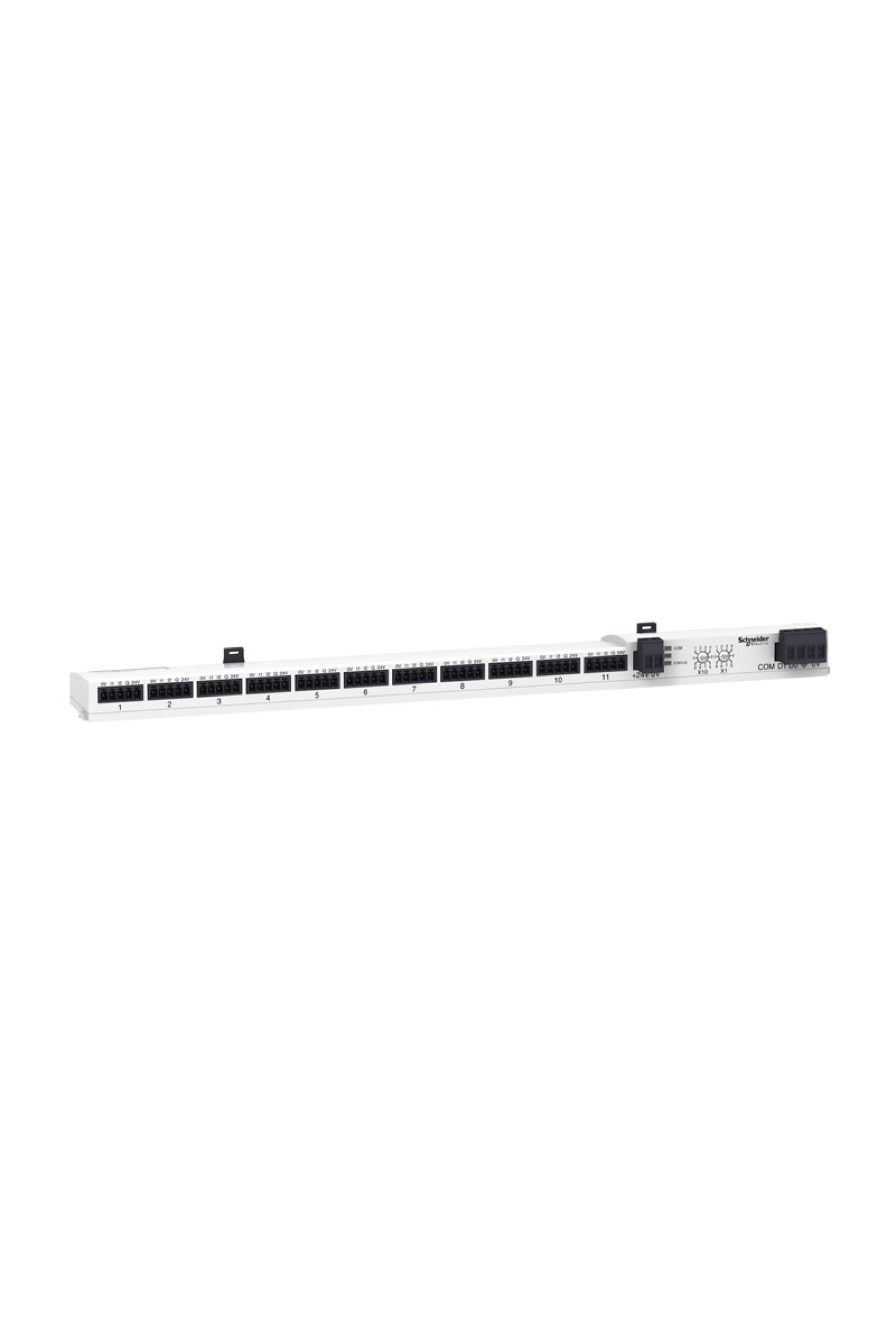

Schneider Acti 9 Smartlink Akıllı İletişim Modülü Ürün Özellikleri Ürün aralığı : Acti 9 Ürün adı : Acti 9 Smartlink Ürün ya da bileşen tipi : Akıllı haberleşme modülü Ürün grubu : SmartLink Modbus Uygulama türü : Yük kontrolü Kanallar grubu : 11 dijital kanalın 1 grubu Maksimum arz akımı : 1,5 A [Us] nominal besleme gerilimi : 24 V DC +/- %20 Cihazlara bağlantı : Dijital giriş ve dijital çıkış Haberleşme hizmeti : Modbus slave için RS485 Web sunucusu : BMS kontrolör uyumlu Web hizmetleri : Web sayfası Tamamlayıcı Özellikler Uygulamaya özel G/Ç : Darbe toplama sayacı Koruma tipi : Kısa devre koruması için analog giriş Mikro kırılmalara bağışıklık : 10 ms Sıfırlama : Fabrika değerlerine sıfırlama üzerinde ön yüz Giriş/çıkış tipi : Dijital kanal başına 2 giriş + 1 çıkış Giriş tipi : Akım bloğu için dijital giriş, 24 V DC +/- %20 -de 2,5 mA Maksimum sürekli akım : 5 mA için dijital giriş Elektronik filtreleme süresi : 2 ms durum 0'dan durum 1'e Çıkış tipi : Lojik akım kaynağı: 24 V - DC - 100 mA Maksimum voltaj düşüşü : <1 V 1 durumunda dijital çıkış Kalkış akımı : 0,5 A için dijital çıkış 3 A için güç besleme Yerel sinyalleme : Haberleşme: 1 LED (sarı) Durum: 1 LED (yeşil, turuncu ve kırmızı) Ayarın tipi : Modbus adresi 01...99 için adres enkoderleri Sıfırlama için adres enkoderleri Sıfırlama için yardımcı kaynağı takma, çıkarma Montaj konumu : Yatay ve dikey on DIN rail Renk : Beyaz (RAL 9003) Bağlantının konumu : Ön Bağlantılar - terminaller : Yaylı terminal Ti24 11 için dijital giriş/çıkış, ayrı ayrı sipariş edilmiş Takılabilir konnektör 1 için besleme devresi Takılabilir konnektör 1 için haberleşme veriyolu Kelepçe bağlantı kapasitesi : 2 x 0,25 mm² için bükümlü blendajlı kablo çifti, esnek Kablo uçlu için haberleşme veriyolu 2 x 0,25 mm² için bükümlü blendajlı kablo çifti, esnek kablo uçsuz için haberleşme veriyolu 2 x 0,25 mm² için bükümlü blendajlı kablo çifti, sert Kablo uçlu için haberleşme veriyolu 2 x 0,25 mm² için bükümlü blendajlı kablo çifti, sert kablo uçsuz için haberleşme veriyolu 1 x 0,5...1 x 1,5 mm², esnek Kablo uçlu için kontrol 1 x 0,5...1 x 1,5 mm², esnek kablo uçsuz için kontrol 1 x 0,5...1 x 1,5 mm², sert Kablo uçlu için kontrol 1 x 0,5...1 x 1,5 mm², sert kablo uçsuz için kontrol 2 x 0,2...2 x 1,5 mm², esnek Kablo uçlu için besleme devresi 2 x 0,2...2 x 1,5 mm², esnek kablo uçsuz için besleme devresi 2 x 0,2...2 x 1,5 mm², sert Kablo uçlu için besleme devresi 2 x 0,2...2 x 1,5 mm², sert kablo uçsuz için besleme devresi Tel sıyırma uzunluğu : Kontrol: 10 mm Besleme devresi: 7 mm Haberleşme veriyolu: 7 mm Haberleşme ağ tipi : RS485 Modbus RTU slave SUB-D 9 9,6...19,2 kbaud 10 mm aralık : 0 kullanışlı Yükseklik : 22,5 mm Genişlik : 359 mm Derinlik : 42 mm Ürün ağırlığı : 195 g Seri uyumluluğu : ITL yardımcı Linergy FM IOF+SD 24 IACT24 IATL24 Darbe çıkışı ölçüm cihazı RCA iC60 Acti 9 iCT yardımcı Acti9 iC60 Acti9 iID Acti9 iSW-NA Acti9 iDPN Vigi Acti 9 C40 Multi 9 C60 Acti 9 DT40 Acti 9 DT60 Acti 9 I-NA Acti9 ITG40 Acti 9 iDPN Acti 9 Reflex iC60 Ti24 konnektör Devreye alma arayüzü : ECOREACH Web sayfası Pazar segmenti : Konut Küçük ölçekli işletmeler Uyumluluk kodu : Acti 9 Smartlink Ortam Koşulları IP koruma derecesi : IP20 Kirletme derecesi : 3 Elektromanyetik uyumluluk : Elektrostatik deşarja direnç (8 kV) (IEC 61000-4-2) Elektrostatik deşarja direnç (4 kV) (IEC 61000-4-2) Yayılımlı elektromanyetik alanlara karşı direnç (10 V/m) (IEC 61000-4-3) Hızlı geçici direnci (2 kV) (IEC 61000-4-4) Hızlı geçici direnci (1 kV) (IEC 61000-4-4) Hızlı geçici direnci (1 kV) (IEC 61000-4-4) Iletimli EMC (10 V) (IEC 61000-4-6) Şebeke frekansındaki manyetik alanlara bağışıklık (30 A/m) (IEC 61000-4-8) Çevresel özellik : Korozif 3C2 'e uygunIEC 60721-3-3 Tuz buharı 2 'e uygunIEC 60068-2-52 Titreşim direnci : 1 gn, genlik = 3.5 mm[Alan](f =[Alan]5…300 Hz)10 döngü 'e uygunEN/IEC 60068-2-6 Darbe dayanımı : 15 gn için 11 ms 'e uygunIEC 60068-2-27 Yangına dayanıklılık : Diğer parçalar: 650 °C 30 s ) 'e uygunIEC 60695-2-10 Bağlantı terminallerinde: 960 °C 30 s ) 'e uygunIEC 60695-2-10 Tropik Iklim : 2 Bağıl nem : 93 % -de 40 °C Çalışma yüksekliği : 0...2000 m Çalışma için ortam hava sıcaklığı : -25…60 °C Depolama ortam koşulları : -40…80 °C
