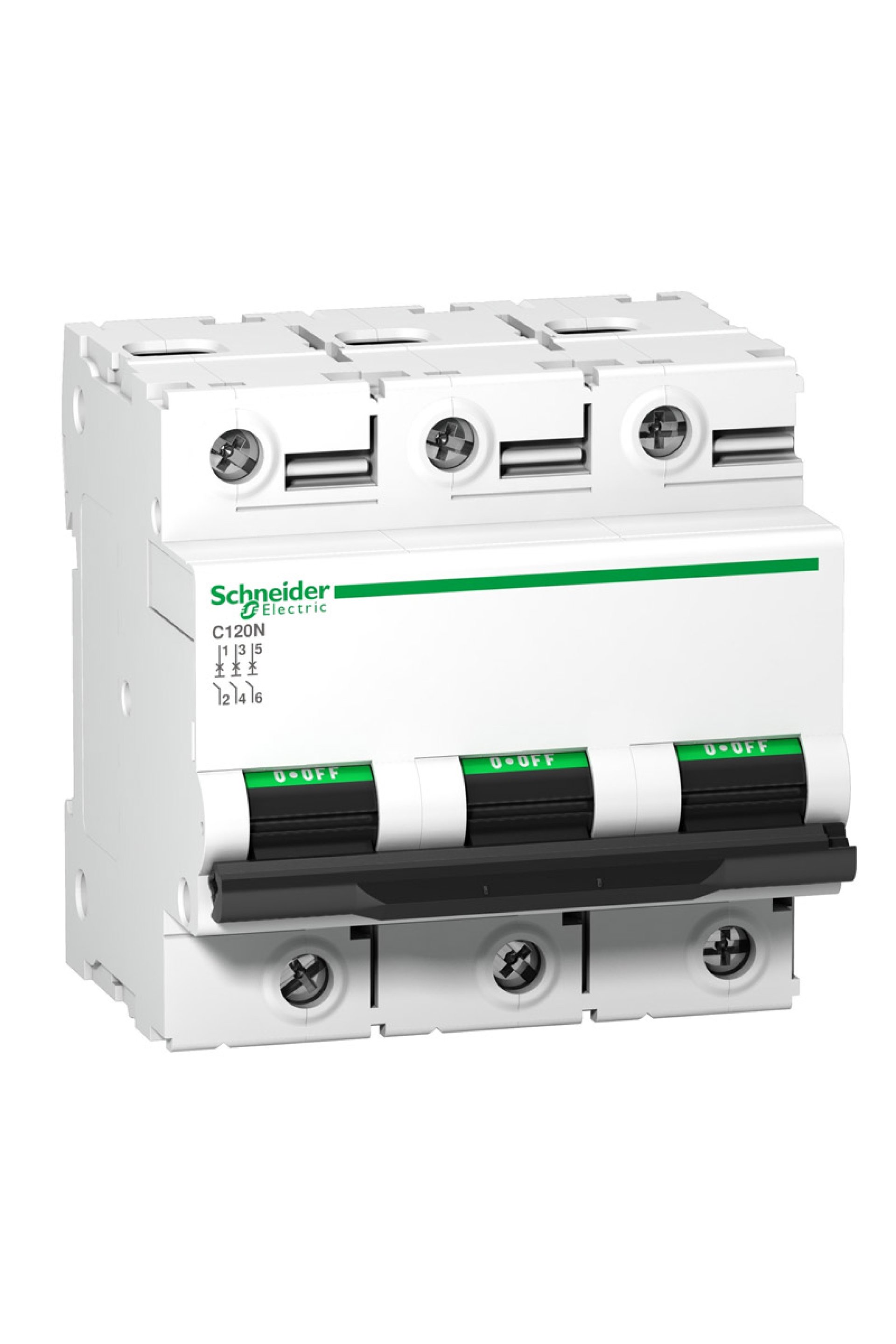

Schneider Otomatik Sigorta Ürün Özellikleri Ürün serisi : C120 Seri : Acti 9 Ürün adı : C120 Ürün ya da bileşen tipi : Minyatür devre kesici Ürün grubu : C120N Cihaz uygulaması : Dağıtım Kutup tanımı : 3P Korumalı kutupların sayısı : 3 [In] nominal akım : 100 A -de 30 °C Şebeke tipi : AC Açma birimi teknolojisi : Termik Manyetik Eğim kodu : C Kesme kapasitesi : 10000 A Icn -de 230...400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 Yalıtıma uygunluk : Evet 'e uygunIEC 60947-2 Tamamlayıcı Özellikler Şebeke frekansı : 50/60 Hz [Ue] nominal çalışma voltajı : <= 375 V DC 380...415 V AC 50/60 Hz 220...240 V AC 50/60 Hz 440 V AC 50/60 Hz 230...400 V AC 50/60 Hz Manyetik açma limiti : 5...10 x In [Ics] nominal hizmet kesme kapasitesi : 7500 A 75 % 'e uygunEN/IEC 60898-1 - 230...400 V AC 50/60 Hz 4,5 kA 75 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz 7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz 15 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz 10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 375 V DC Sınırlama sınıfı : 3 'e uygunEN/IEC 60947-2 [Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2 Kontak konum göstergesi : Evet Kontrol tipi : Geçiş Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi Montaj Tipi : Takılabilir Montaj desteği : 35 mm simetrik DIN rayı Comb busbar dağıtım bloğu uyumluluğu : NA 9 mm vida adımı : 9 Yükseklik : 81 mm Genişlik : 81 mm Derinlik : 73 mm Ürün ağırlığı : 0,615 kg Renk : Beyaz Mekanik dayanıklılık : 20000 cycles Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2 Bağlantılar - terminaller : Tünel tipi terminaller1…50 mm² sert Tünel tipi terminaller1,5…35 mm² esnek Tel sıyırma uzunluğu : 15 mm Sıkma torku : 3,5 N.m Toprak kaçağı koruması : Ayrı blok Ortam Koşulları Standartlar : EN/IEC 60947-2 EN/IEC 60898-1 Ürün sertifikaları : EAC IP koruma derecesi : IP20 'e uygunIEC 60529 Kirletme derecesi : 3 'e uygunIEC 60947-2 Aşırı gerilim kategorisi : IV Tropik iklim : 2 'e uygunIEC 60068-1 Bağıl nem : 95 % -de 55 °C Çalışma yüksekliği : 2000 m Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -40…85 °C
