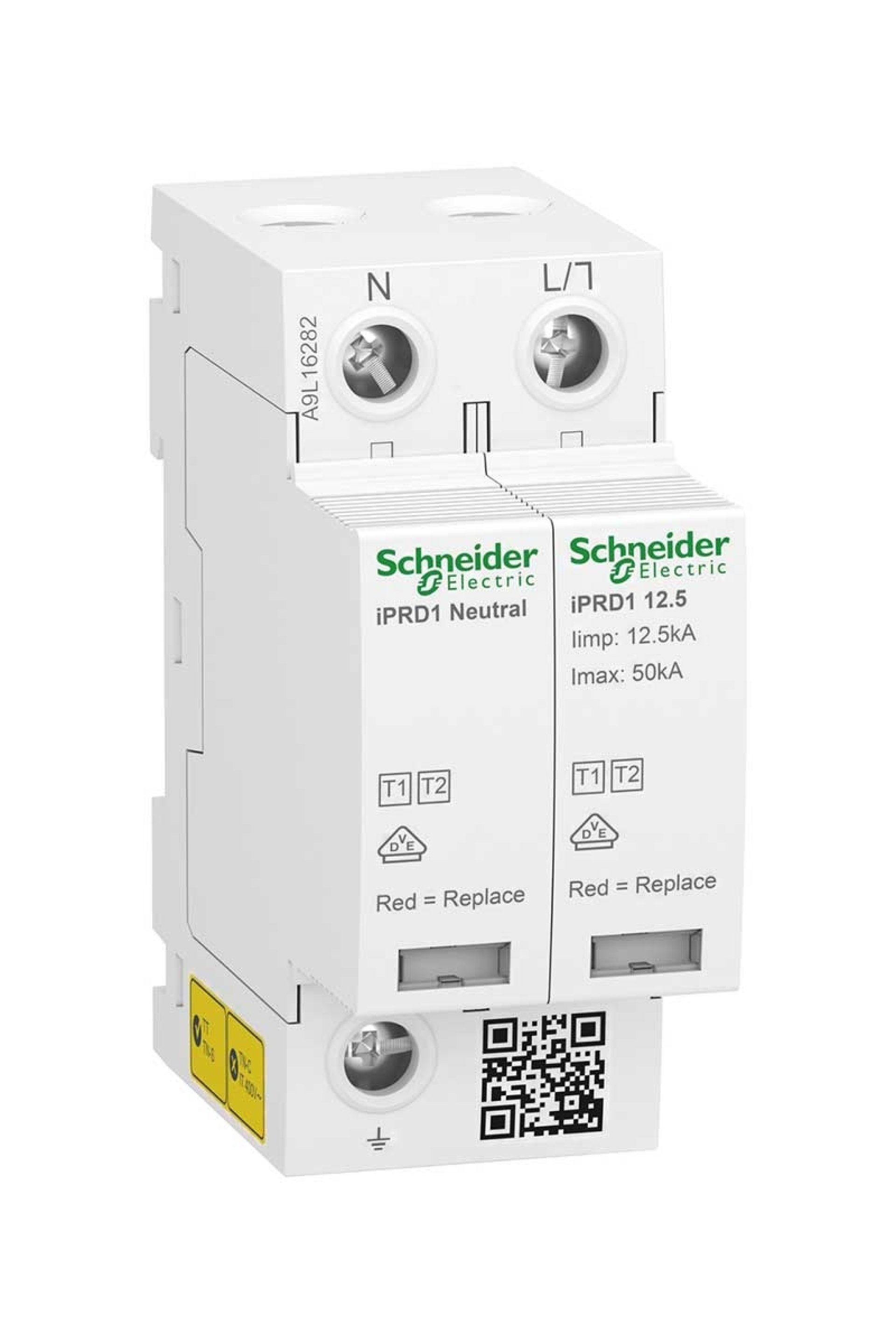

Schneider Parafudr Ürün Özellikleri Ürün aralığı : Acti9 Ürün adı : Acti9 iPRD1 Ürün ya da bileşen tipi : Kesinti durdurucu Ürün grubu : IPRD1 12.5 Cihaz uygulaması : Dağıtım Standartlar : EN 61643-11:2012 Kalite etiketleri : CE Kutup tanımı : 1P + N Sinyal kontakları düzenleme : 1 SD (1 K/A) Kesinti durdurucu tipi : Elektrikli dağıtım ağı Topraklama sistemi : TN-S Tamamlayıcı Özellikler Kesinti durdurucu sınıf tipi : Tip 1 + 2 Kesinti durdurucu teknolojisi : MOV + GDT [Ue] nominal çalışma voltajı : 230 V AC (+/- 10 %) -de 50...60 Hz [In] nominal deşarj akımı : 20 kA [Imax] Maksimum deşarj akımı : 50 kA [Iimp] darbe akımı : Ortak mod: 50 kA N/PE [Uc] maksimum sürekli çalışma gerilimi : Diferansiyel mod: 350 V L/N Ortak mod: 255 V N/PE Maksimum [UP] voltaj koruma seviyesi : <1,5 kV tip 1 + 2 Rezidüel akım : 0,003 mA N/PE [Ut] geçici aşırı gerilim : 337 V L/N 5 s dayanım 1200 V N/PE 200 ms güvenli arıza modu Bağlantı kesici cihaz tipi : İlişkili sigorta GG 160 A 120 kA standart İlgili devre kesici Compact NSX160E 80 A 25 kA standart Yerel sinyalleme : Çalışıyor: mekanik gösterge (beyaz) End of life: mekanik gösterge (kırmızı) Montaj modu : Takılabilir (DIN rayı) 9 mm vida adımı : 4 Yükseklik : 89 mm Genişlik : 36 mm Derinlik : 69 mm Ürün ağırlığı : 290 g Renk : Beyaz (RAL 9003) Malzeme : PA6 Bağlantılar - terminaller : Tünel tipi terminal (phase) 10…25 mm² esnek Tünel tipi terminal (phase) 10…35 mm² sert Tünel tipi terminal (earth) 16…25 mm² esnek Tünel tipi terminal (earth) 16…35 mm² sert Tel sıyırma uzunluğu : 14 mm Sıkma torku : 3,5 N.m Ortam Koşulları IK koruma derecesi : IK05 'e uygun IEC 62262 Kirletme derecesi : 3 Bağıl nem : 5…95 % Çalışma yüksekliği : 2000 m Nominal çalışma ortam sıcaklığı : -25…60 °C Depolama ortam koşulları : -40…80 °C
