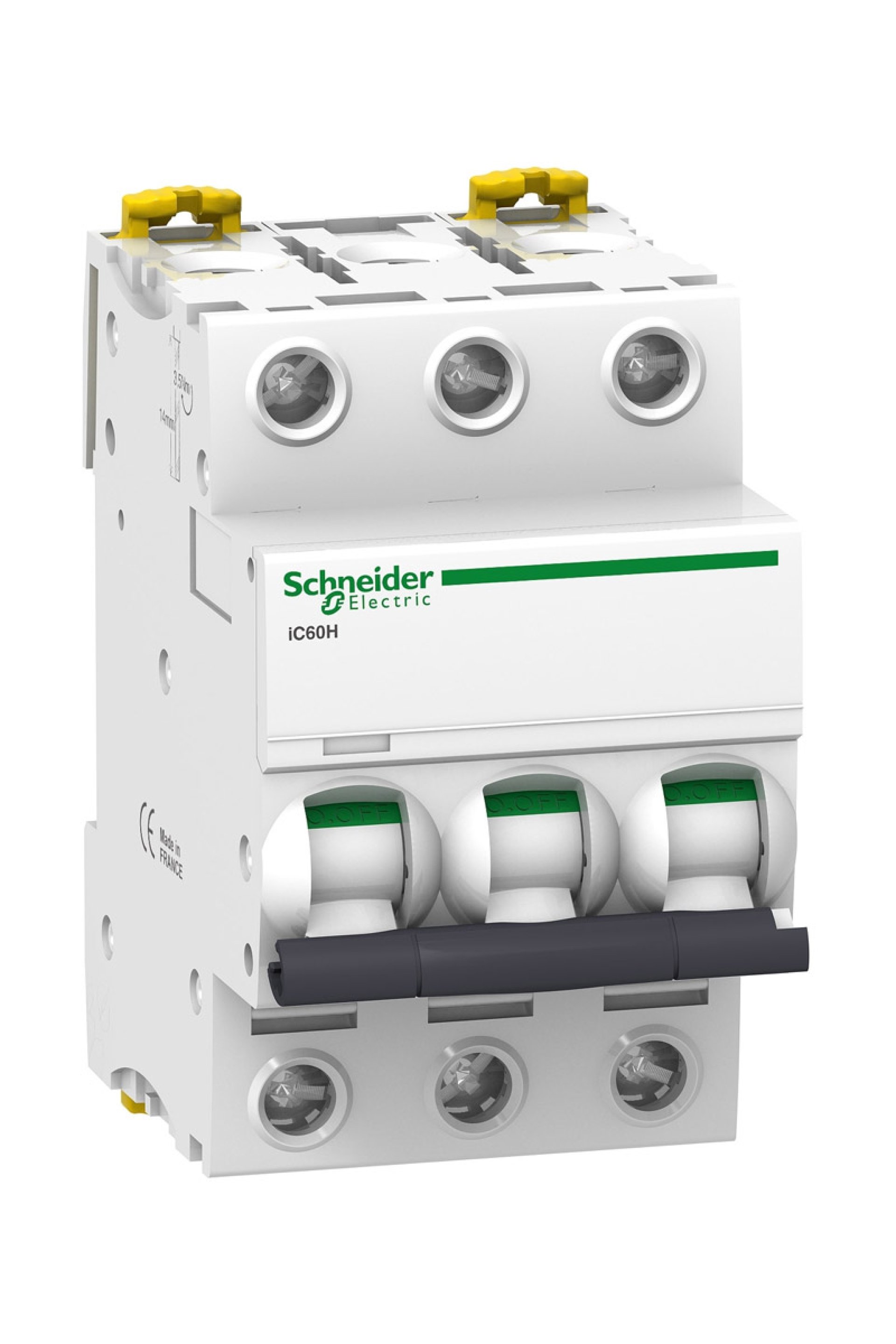

Schneider Otomatik Sigorta Ürün Özellikleri Cihaz uygulaması : Dağıtım Seri : Acti 9 Ürün adı : Acti9 iC60 Ürün ya da bileşen tipi : Minyatür devre kesici Ürün grubu : IC60H Kutup tanımı : 3P Korumalı kutupların sayısı : 3 [In] nominal akım : 16 A Şebeke tipi : AC Açma birimi teknolojisi : Termik Manyetik Eğim kodu : D Kesme kapasitesi : 10000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1 Kullanım kategorisi : Kategori A 'e uygunEN 60947-2 Kategori A 'e uygunIEC 60947-2 Yalıtıma uygunluk : Evet 'e uygunEN 60898-1 Evet 'e uygunEN 60947-2 Evet 'e uygunIEC 60898-1 Evet 'e uygunIEC 60947-2 Standartlar : EN 60898-1 IEC 60898-1 IEC 60947-2 EN 60947-2 Tamamlayıcı Özellikler Şebeke frekansı : 50/60 Hz Manyetik açma limiti : 12 x In +/- 20 % [Ics] nominal hizmet kesme kapasitesi : 15 kA 50 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 50 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz 5 kA 50 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 50 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz 5 kA 50 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz 7500 A 75 % 'e uygunEN 60898-1 - 400 V AC 50/60 Hz 7500 A 75 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz 21 kA 50 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz 21 kA 50 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz 15 kA 100 % 'e uygunIEC 60947-2 - 125...180 V DC 15 kA 100 % 'e uygunEN 60947-2 - 125...180 V DC Sınırlama sınıfı : 3 'e uygunEN 60898-1 3 'e uygunIEC 60898-1 [Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN 60947-2 500 V AC 50/60 Hz 'e uygunIEC 60947-2 [Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN 60947-2 6 kV 'e uygunIEC 60947-2 Kontak konum göstergesi : Evet Kontrol tipi : Geçiş Cihaz üzerii sinyalizasyon : Açma göstergesi Montaj Tipi : Sabit Montaj desteği : DIN rayı Comb busbar dağıtım bloğu uyumluluğu : Üst veya alt: EVET 9 mm vida adımı : 6 Yükseklik : 85 mm Genişlik : 54 mm Derinlik : 78,5 mm Ürün ağırlığı : 0,375 kg Renk : Beyaz Mekanik dayanıklılık : 20000 cycles Elektrik dayanıklılığı : 10000 cycles Bağlantılar - terminaller : Tek terminal (üst veya alt) 1…25 mm² sert Tek terminal (üst veya alt) 1…16 mm² esnek Tel sıyırma uzunluğu : 14 mm için üst veya alt baglanti Sıkma torku : 2 N.m üst veya alt Toprak kaçağı koruması : Ayrı blok Ortam Koşulları IP koruma derecesi : IP20 'e uygunIEC 60529 IP20 'e uygunEN 60529 Kirletme derecesi : 3 'e uygunEN 60947-2 3 'e uygunIEC 60947-2 Aşırı gerilim kategorisi : IV Tropik iklim : 2 'e uygunIEC 60068-1 Bağıl nem : 95 % -de 55 °C Çalışma yüksekliği : 0...2000 m Nominal çalışma ortam sıcaklığı : -35…70 °C Depolama ortam koşulları : -40…85 °C
