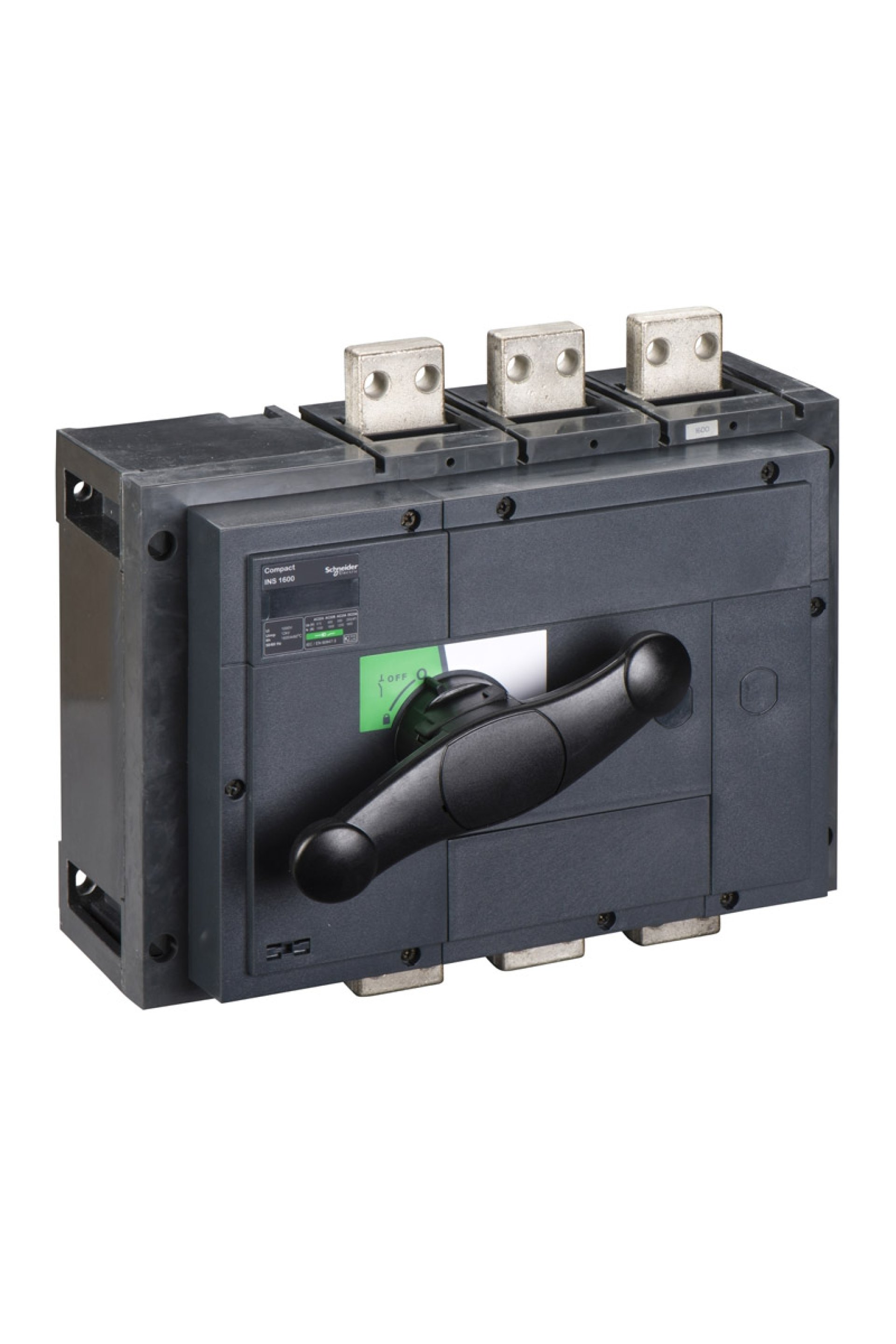

Schneider 31330 75KA 800A Yük Ayırıcı

Schneider Yük Ayırıcı Ürün Özellikleri Seri : Compact Ürün adı : Compact INS Ürün ya da bileşen tipi : Bağlantı kesici Kutup tanımı : 3P Şebeke tipi : AC Şebeke frekansı : 50/60 Hz [Ie] nominal çalışma akımı : AC-21A: 800 A AC 50/60 Hz 220/240 V [Ui] nominal yalıtım voltajı : 1000 V AC 50/60 Hz [Uimp] nominal darbe dayanım voltajı : 12 kV [Ith] klasik açık hava termik akımı : 800 A -de 60 °C [Icm] nominal kısa devre kapama kapasitesi : 330 kA şebeke tarafı koruma devre kesicisi ile 690 V AC -de 50/60 Hz 75 kA sadece yük ayırıcı 690 V AC -de 50/60 Hz [Ue] nominal çalışma voltajı : 125 V DC 690 V AC 50/60 Hz Yalıtıma uygunluk : Evet Kontak konum göstergesi : Evet Görünür kesme : Yok Kirletme derecesi : 3 Tamamlayıcı Özellikler Kontrol tipi : Doğrudan ön makaralı kol Kol rengi : Siyah Montaj Tipi : Sabit Montaj desteği : Ray Plaka Üst bağlantı : Ön Aşağı bağlantı : Ön Maksimum güç : AC-23: 250 kW -de 220/240 V AC 50/60 Hz AC-23: 400 kW -de 380/400 V AC 50/60 Hz AC-23: 500 kW -de 415 V AC 50/60 Hz AC-23: 560 kW -de 500/525 V AC 50/60 Hz AC-23: 710 kW -de 660/690 V AC 50/60 Hz Nominal görev : Kesintisiz Kesintili görev sınıfı : Sınıf % 120 - 60 [Icw] nominal kısa süreli dayanma akımı : 10 kA süresince 20 s 'e uygunIEC 60947-3 20 kA süresince 3 s 'e uygunIEC 60947-3 35 kA süresince 1 sn 'e uygunIEC 60947-3 42 kA süresince 0,8 sn. 'e uygunIEC 60947-3 50 kA süresince 0,5 sn 'e uygunIEC 60947-3 8 kA süresince 30 s 'e uygunIEC 60947-3 Mekanik dayanıklılık : 3000 cycles Elektrik dayanıklılığı : AC-21A: 500 cycles 220/240 V AC 50/60 Hz AC-21A: 500 cycles 380/415 V AC 50/60 Hz AC-21A: 500 cycles 440/480 V AC 50/60 Hz AC-21A: 500 cycles 480 V AC 50/60 Hz 'e uygunNEMA AC-21A: 500 cycles 500/525 V AC 50/60 Hz AC-21A: 500 cycles 660/690 V AC 50/60 Hz AC-22A: 500 cycles 220/240 V AC 50/60 Hz AC-22A: 500 cycles 380/415 V AC 50/60 Hz AC-22A: 500 cycles 440/480 V AC 50/60 Hz AC-22A: 500 cycles 480 V AC 50/60 Hz 'e uygunNEMA AC-22A: 500 cycles 500/525 V AC 50/60 Hz AC-22A: 500 cycles 660/690 V AC 50/60 Hz AC-23A: 500 cycles 220/240 V AC 50/60 Hz AC-23A: 500 cycles 380/415 V AC 50/60 Hz AC-23A: 500 cycles 440/480 V AC 50/60 Hz AC-23A: 500 cycles 480 V AC 50/60 Hz 'e uygunNEMA AC-23A: 500 cycles 500/525 V AC 50/60 Hz AC-23A: 500 cycles 660/690 V AC 50/60 Hz DC-21A: 500 cycles 125 V DC seri olarak 2 kutup DC-22A: 500 cycles 125 V DC seri olarak 2 kutup DC-23A: 500 cycles 125 V DC seri olarak 2 kutup Bağlantı aralığı : 70 mm Yükseklik : 300 mm Genişlik : 340 mm Derinlik : 146,5 mm Ürün ağırlığı : 14 kg Ortam Koşulları Standartlar : IEC 60947-3 IEC 60947-1 Ürün sertifikaları : KEMA-KEUR IP koruma derecesi : IP40 'e uygunIEC 60529 IK koruma derecesi : IK07 'e uygunEN 50102 Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -50…85 °C
