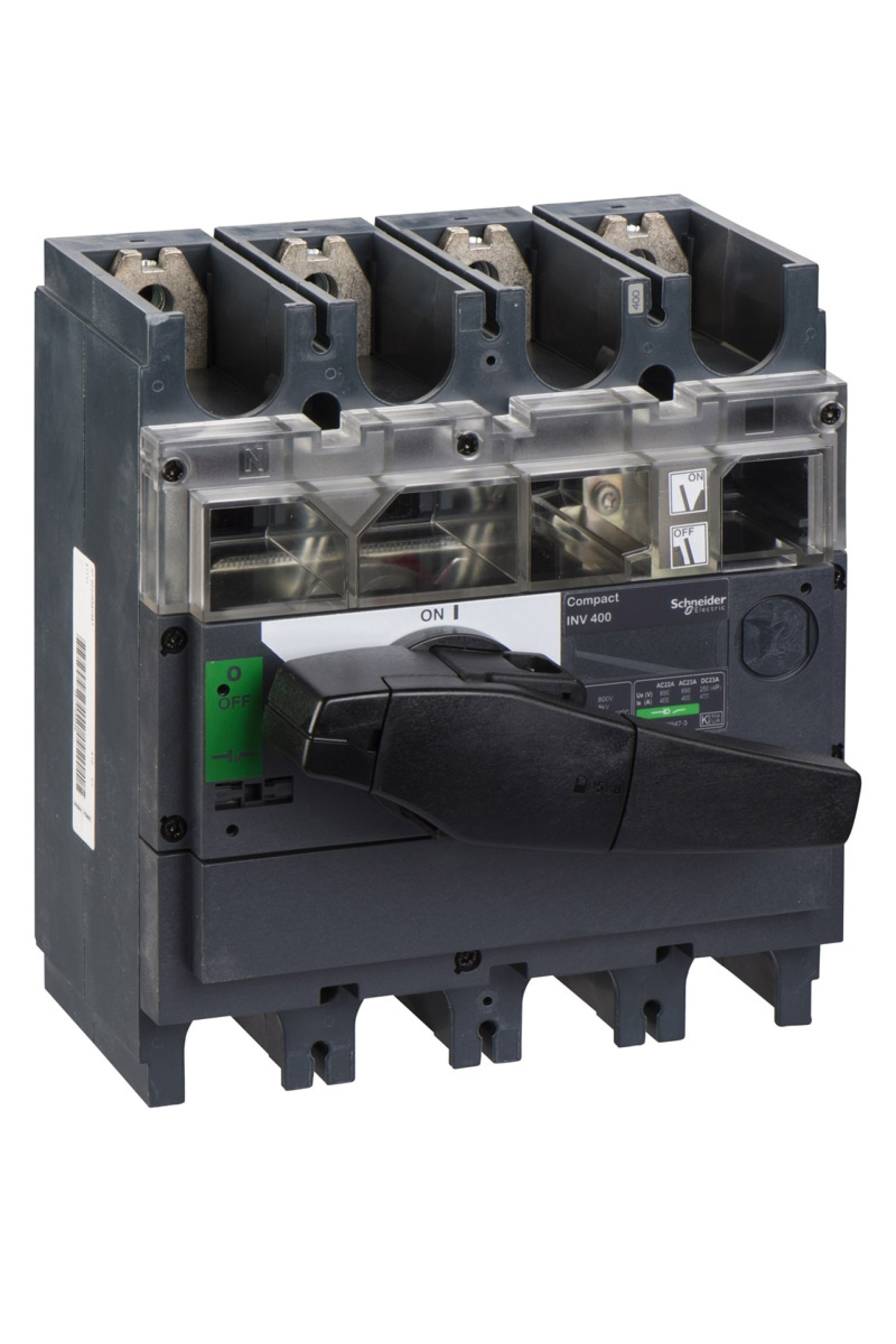

Schneider Yük Ayırıcı Ürün Özellikleri Seri : Compact Ürün adı : Compact INV Ürün ya da bileşen tipi : Bağlantı kesici Kutup tanımı : 4P Şebeke tipi : DC Şebeke frekansı : 50/60 Hz Kol rengi : Siyah [Ie] nominal çalışma akımı : AC-21A: 400 A AC 50/60 Hz 220/240 V [Ui] nominal yalıtım voltajı : 750 V AC 50/60 Hz [Uimp] nominal darbe dayanım voltajı : 8 kV [Ith] klasik açık hava termik akımı : 400 A -de 60 °C [Icm] nominal kısa devre kapama kapasitesi : 330 kA şebeke tarafı koruma devre kesicisi ile 690 V AC -de 50/60 Hz 50 kA sadece yük ayırıcı 690 V AC -de 50/60 Hz [Ue] nominal çalışma voltajı : 690 V AC 50/60 Hz 250 V DC Yalıtıma uygunluk : Evet Kontak konum göstergesi : Evet Görünür kesme : Evet Kirletme derecesi : 3 Tamamlayıcı Özellikler Kontrol tipi : Döner kol Montaj Tipi : Sabit Montaj desteği : Plaka Ray Üst bağlantı : Ön Aşağı bağlantı : Ön Maksimum güç : AC-23: 110 kW -de 220/240 V AC 50/60 Hz AC-23: 110 kW -de 230 V AC 50/60 Hz (NEMA) AC-23: 200 kW -de 380/415 V AC 50/60 Hz AC-23: 220 kW -de 440 V AC 50/60 Hz AC-23: 220 kW -de 480 V AC 50/60 Hz (NEMA) AC-23: 250 kW -de 500/525 V AC 50/60 Hz AC-23: 400 kW -de 660/690 V AC 50/60 Hz Nominal görev : Kesintisiz [Icw] nominal kısa süreli dayanma akımı : 11,5 kA süresince 3 s 'e uygunIEC 60947-3 20 kA süresince 1 sn 'e uygunIEC 60947-3 4 kA süresince 30 s 'e uygunIEC 60947-3 4,9 kA süresince 20 s 'e uygunIEC 60947-3 Mekanik dayanıklılık : 10000 Döngü Bağlantı aralığı : 45 mm Yükseklik : 205 mm Genişlik : 185 mm Derinlik : 130 mm Ürün ağırlığı : 4,9 kg Ortam Koşulları Standartlar : IEC 60947-3 IEC 60947-1 Ürün sertifikaları : KEMA-KEUR CCC IP koruma derecesi : IP40 'e uygun IEC 60529 Nominal çalışma ortam sıcaklığı : -25…70 °C Depolama ortam koşulları : -50…85 °C
