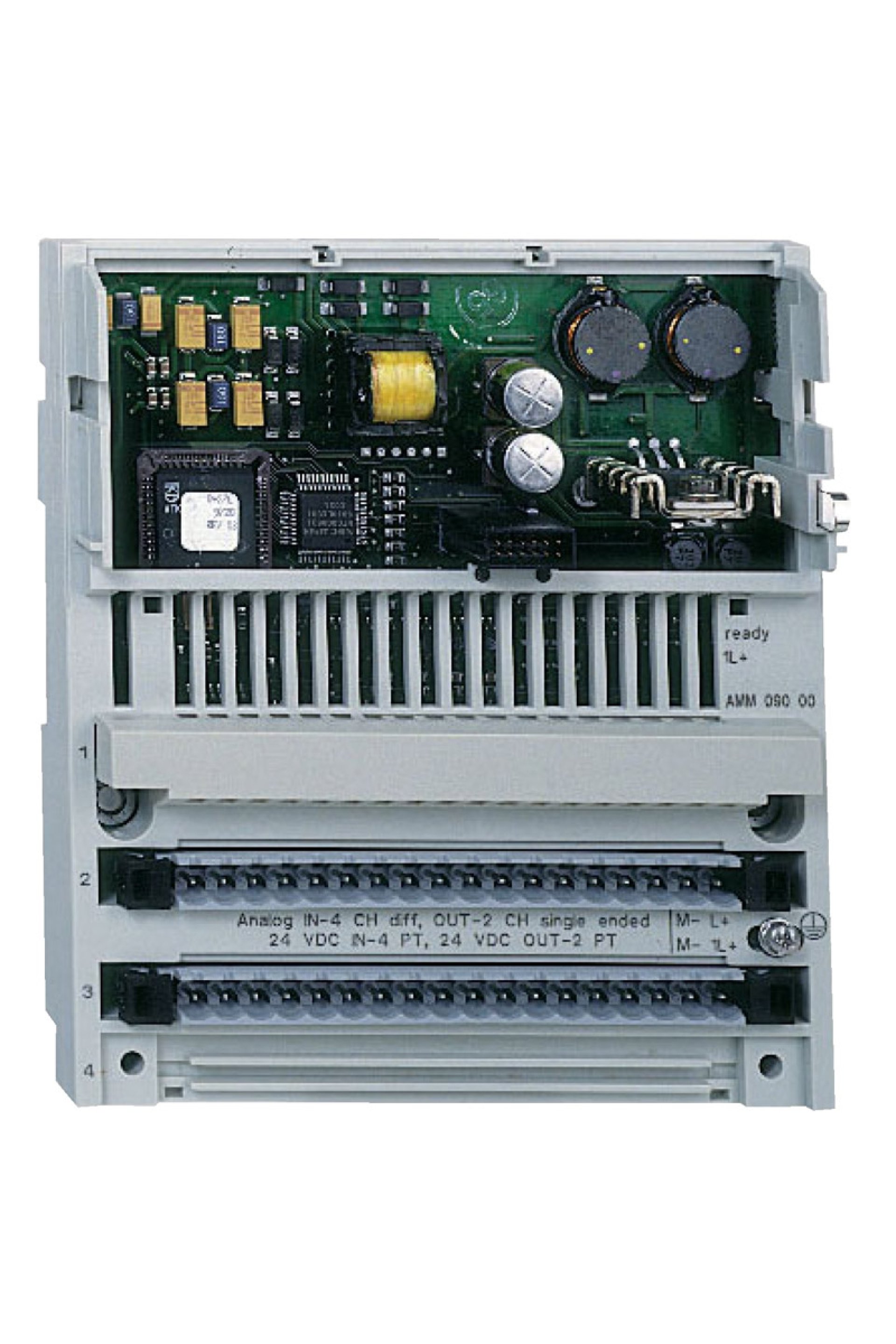

Schneider 170AMM09000 Dağıtılmış Analog Dijital Modülü

Schneider Analog-Dijital Giriş-Çıkış Modülü Ürün Özellikleri Ürün serisi : Modicon Momentum otomasyon platformu Ürün ya da bileşen tipi : Analog, Dijital G/Ç tabanı Kanallar grubu : 1 grupta 2 ayrık çıkış Analog giriş aralığı : +/- 10 V Analog giriş tipi : Diferansiyel Analog giriş çözünürlüğü : 12 bit 1...5 V 12 bit 4...20 mA 13 bit +/- 20 mA 13 bit +/- 5 V 14 bit +/- 10 V Dijital giriş gerilimi : 24 V DC Analog çıkış aralığı : +/- 10 V 12 bit 0...20 mA 12 bit Dijital çıkış gerilimi : <= 30 V Çıkış kısa devre koruması : Ile Dijital çıkış Çıkış aşırı yük koruması : Ile Dijital çıkış Tamamlayıcı Özellikler Dijital giriş sayısı : 4 'e uygunIEC 1131-2 Tip 1 [Us] nominal besleme gerilimi : 24 VDC Dönüşüm tutarlılığı : +/- % 0,02 +/- 10 V analog giriş devresi +/- % 0,04 +/- 20 mA analog giriş devresi +/- % 0,04 +/- 5 V analog giriş devresi +/- % 0,04 1...5 V analog giriş devresi +/- % 0,04 4...20 mA analog giriş devresi Ortak mod reddi : > 54 dB analog giriş devresi Giriş gerilimi limitleri : < 30 V Dijital giriş lojiği : Pozitif Gerilim durumu 0 garantili : -3...5 V için Dijital giriş Gerilim durumu 1 garantili : 11...30 V için Dijital giriş Mevcut Durum 0 Garantili : <= 1.2 mA (Dijital giriş) Mevcut Durum 1 Garantili : >= 2.5 mA (Dijital giriş) Giriş aşırı gerilim koruması : -50…50 V <= 100 s analog giriş devresi -30…30 V 24 V analog giriş devresi Giriş direnci : 1 MOhm analog giriş devresi 4 kOhm Dijital giriş Çıkış yükü : <= 600 Ohm 0...20 mA analog çıkış >= 3 kOhm +/- 10 V analog çıkış Dönüşüm süresi : 1 ms analog çıkış 10 ms analog giriş devresi Dönüşüm hatası : +/- % 0,35 +/- 10 V 25 °C analog çıkış +/- % 0,35 0...20 mA 25 °C analog çıkış +/- % 0,70 +/- 10 V 60 °C analog çıkış +/- % 0,70 0...20 mA 60 °C analog çıkış 0,0008 +/- 10 V 25 °C analog giriş devresi 0,0015 +/- 10 V 60 °C analog giriş devresi 0,0016 +/- 20 mA 25 °C analog giriş devresi 0,0016 +/- 5 V 25 °C analog giriş devresi 0,0016 1...5 V 25 °C analog giriş devresi 0,0016 4...20 mA 25 °C analog giriş devresi 0,003 +/- 20 mA 60 °C analog giriş devresi 0,003 +/- 5 V 60 °C analog giriş devresi 0,003 1...5 V 60 °C analog giriş devresi 0,003 4...20 mA 60 °C analog giriş devresi Başarısız durumu : Için analog giriş devresi: bekletme Için analog giriş devresi: sıfırlama Dijital çıkış tipi : Transistör Dijital çıkış lojiği : Pozitif Dijital çıkış akımı : 1 A nokta başına 2 A grup başına 2 A modül başına Maksimum sızıntı akımı : 1 mA DC 24 V Dijital çıkış Maksimum voltaj düşüşü : <0,5 V 1 A açık durumda Dijital çıkış Çalışma hızı : 100 cyc/s dirençli 1 A Dijital çıkış 1000 cyc/h endüktif 1 A Dijital çıkış 8 cyc/s tungsten <2,4 W Dijital çıkış Yanıt süresi : < 0,1 msn durum 0'dan durum 1'e için Dijital çıkış < 0,1 msn durum 1'den durum 0'a için Dijital çıkış 2,2 msn durum 0'dan durum 1'e için Dijital giriş 3,3 msn durum 1'den durum 0'a için Dijital giriş Yalıtım gerilimi : 500 V (süre = 1 dk) analog G/Ç ve çalışma gerilimi arasında 500 V (süre = 1 dk) çalışma gerilimi ve topraktan G/Ç arasında W cinsinden maksimum güç kaybı : 6 W İşaretleme : CE Yerel sinyalleme : Kanal durumu: 8 LED Elektrikli bağlantı : 2 konnektör çıkarılabilir terminal blokları için Akım tüketimi : <= 350 mA -de 24 V DC 200 mA -de 24 V DC Derinlik : 47,5 mm Yükseklik : 125 mm Genişlik : 141,5 mm Ürün ağırlığı : 0,24 kg Ortam Koşulları Ürün sertifikaları : UL CSA FM Sınıf 1 Bölüm 2 Koruyucu bakım : TC Elektrostatik deşarja direnç : 4 kV kontak 'e uygunIEC 801-2 8 kV havada 'e uygunIEC 801-2 Elektromanyetik alanlara direnç : 10 V/m 80 ... 1000 MHz 'e uygun IEC 801-3 Nominal çalışma ortam sıcaklığı : 0…60 °C Depolama ortam koşulları : -40…85 °C Bağıl nem : 95 % yoğuşmasız Çalışma yüksekliği : <= 5000 m
