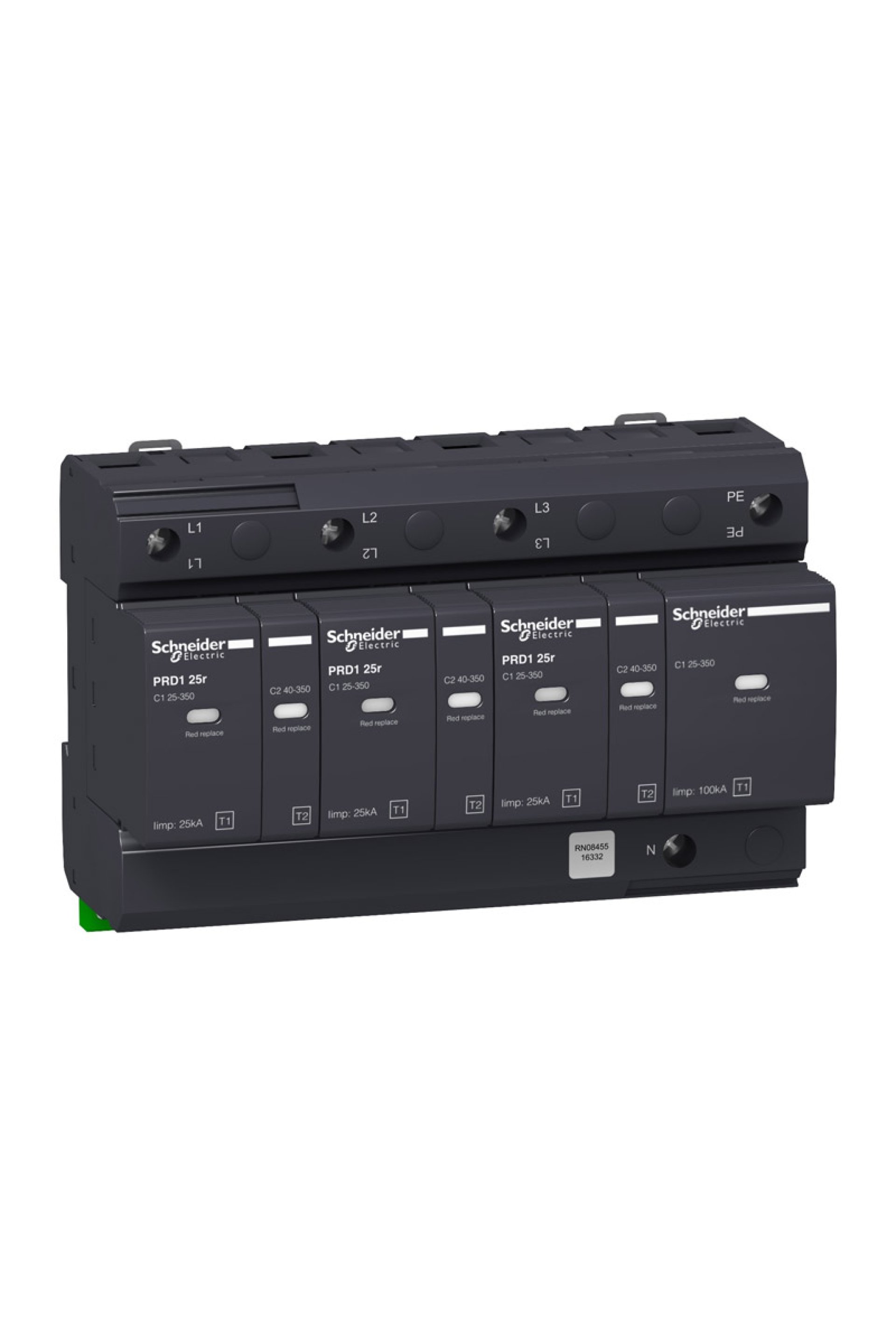

Schneider Kartuşlu Parafudr Ürün Özellikleri Range of product : Multi 9 Ürün adı : Multi 9 PRD1 Ürün ya da bileşen tipi : Tak-çıkar kartuşlu kesinti durdurucu Ürün grubu : PRD1 25r Cihaz uygulaması : Dağıtım Kutup tanımı : 3P + N Uzaktan sinyalleme : Ile Sinyal kontakları düzenleme : 1 SD (1 K/A) Kesinti durdurucu tipi : Elektrikli dağıtım ağı Topraklama sistemi : TN-S Tamamlayıcı Özellikler Kesinti durdurucu sınıf tipi : Tip 1 + 2 Kesinti durdurucu teknolojisi : Kıvılcım aralığı MOV [Ue] nominal çalışma voltajı : 230/400 V AC (+/- 10 %) -de 50/60 Hz [In] nominal discharge current : Ortak mod: 100 kA (N/PE) Diferansiyel mod: 25 kA (L/N) [Iimp] darbe akımı : Ortak mod: 100 kA N/PE 50 A.s Diferansiyel mod: 25 kA L/N 12,5 A.s [Uc] maksimum sürekli çalışma gerilimi : Diferansiyel mod: 350 V L/N Ortak mod: 350 V N/PE Maximum [Up] voltage protection level : Ortak mod <1,5 kV tip 2 N/PE Diferansiyel mod <1,5 kV tip 2 L/N [If] izleme akımı : 25 kA diferansiyel mod L/N 0,1 kA ortak mod N/PE Bağlantı kesici cihaz tipi : Ilişkili sigorta gG 315 A standart Ilgili devre kesici Compact NSX100B 100 A egim C - Icu 10 kA Ilgili devre kesici Compact NSX100B 100 A egim C - Icu 15 kA Ilgili devre kesici Compact NSX100B 100 A egim C - Icu 25 kA Sinyalleme devre gerilimi : 1 A/250 V AC 50/60 Hz Montaj Tipi : Takılabilir Montaj desteği : DIN rayı 9 mm vida adımı : 16 Yükseklik : 90 mm Genişlik : 142,8 mm Derinlik : 70 mm Ürün ağırlığı : 1,43 kg Renk : Antrasit gri (RAL 7016) Malzeme : PBT (polibütilen tereftalat) Yanıt süresi : <= 25 ns Bağlantılar - terminaller : Tünel tipi terminal (aşağı doğru) 2,5…35 mm² Tünel tipi terminal (yukarı doğru) 2,5…35 mm² Sıkma torku : 4,5 N.m Ortam Koşulları Standartlar : EN 61643-11:2012 IEC 61643-11:2011 Ürün sertifikaları : CE Kalite etiketleri : KEMA-KEUR IP koruma derecesi : Ön yüzde: IP40 'e uygunIEC 60529 Dahili: IP20 'e uygunIEC 60529 IK koruma derecesi : IK05 'e uygunIEC 62262 Bağıl nem : 5…90 % Çalışma yüksekliği : 2000 m Nominal çalışma ortam sıcaklığı : -25…60 °C Depolama ortam koşulları : -40…80 °C
